C：手動式水門扉　CK型 / CB型（角型・取手タイプ）

商品番号:CBK-006

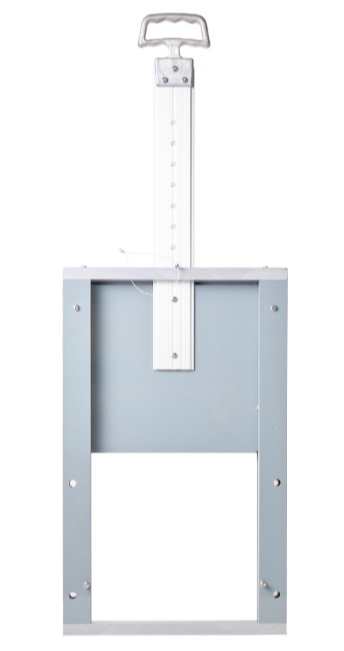

手動式水門扉
CK3型（角形三方水蜜）
CB3型（ベンチフリューム角型三方水密）
CK4型（角形四方水蜜）
CB4型（ベンチフリューム角型四方水密）
中部美化企業株式会社

合成樹脂製の簡易手上げゲートです

農業用の簡易水門です
分水桝に取付けることで用水の管理が行えます
その他の水管理における簡易取水装置としてもご使用できます

■簡単操作
　操作が簡単で軽量・水密性構造
■取水量調整
　適正な取水量調整管理が可能
■操作方法
　取手式とチェーン式の2種類
■メンテナンス不要
　剛性樹脂製の優れた耐久性

〇お見積・ご購入をご希望のお客様へ〇
お問合せの際は、下記の情報をお教えください
・品番
・個数
・納入場所（お客様住所と異なる場合はお教えください）
・ご希望納期

販売単位:
価格:	お問合せください

CK型／CB型　特長

●簡単操作
取手を必要な位置まで引き上げ、ピンで固定します。すべりが良く巻上式に比べ素早く操作でき、小型水門としては最適です。

●止水性
完全水密ではありませんが、ゴムパッキンを使用していないので水密性が不変です

●耐食性・耐薬品性
合成樹脂製で耐食性・耐薬品性に優れています

●経済的
経済的でコストパフォーマンスに優れています

＜取付方法＞
壁面に埋め込みボルトを使用し貼り付けます
水路途中の設置もできます

＜その他＞
特注サイズも受け付けております　※別途、お問い合わせください

CK3型　手動式水門扉（角型三方水密）　（単位：mm）

品番	A	B	D	E	H	K	R
CK3-250	250	530	330	48	540	250	13
CK3-300	300	635	400	52	620	300	13
CK3-350	350	735	470	56	690	350	13
CK3-400	400	840	735	60	770	400	13
CK3-450	450	940	840	60	850	450	13
CK3-500	500	1040	940	60	920	500	13

※仕様は予告なく変更になる場合がございます

CB3型　
手動式水門扉（ベンチフリューム角型四方水密）　（単位：mm）

品番	A	B	C	D	E	H	K	R
CB3-200 × 150	200	330	280	280	48	390	150	13
CB3-250 × 175	250	380	330	330	48	430	175	13
CB3-300 × 200	300	430	380	380	48	470	200	13
CB3-350 × 235	350	500	430	430	48	520	235	13
CB3-400 × 260	400	550	500	500	52	560	260	13
CB3-450 × 295	450	625	550	550	52	610	295	13
CB3-500 × 320	500	680	620	620	56	650	320	13
CB3-550 × 355	550	750	670	670	56	710	355	13
CB3-600 × 380	600	805	740	740	60	750	380	13
CB3-650 × 415	650	875	790	790	60	800	415	13

※仕様は予告なく変更になる場合がございます

CK4型　手動式水門扉（角型四方水密）　（単位：mm）

品番	A	B	C	D	E	H	K	R
CK4-200	200	430	280	280	48	470	200	13
CK4-250	250	550	330	330	48	560	250	13
CK4-300	300	655	400	400	52	640	300	13
CK4-350	350	755	470	470	56	710	350	13
CK4-400	400	860	540	540	60	850	400	13
CK4-450	450	960	610	610	60	930	450	13
CK4-500	500	1060	680	680	60	1000	500	13

※仕様は予告なく変更になる場合がございます

CK4型
手動式水門扉（ベンチフリューム角型四方水密）　（単位：mm）

品番	A	B	C	D	E	H	K	R
CB4-200 × 150	200	350	280	280	48	410	150	13
CB4-250 × 175	250	400	330	330	48	450	175	13
CB4-300 × 200	300	450	380	380	48	490	200	13
CB4-350 × 235	350	520	430	430	48	540	235	13
CB4-400 × 260	400	570	500	500	52	580	260	13
CB4-450 × 295	450	645	550	550	52	620	295	13
CB4-500 × 320	500	700	620	620	56	730	320	13
CB4-550 × 355	550	770	670	670	56	790	355	13
CB4-600 × 380	600	825	740	740	60	830	380	13
CB4-650 × 415	650	895	790	790	60	880	415	13

※仕様は予告なく変更になる場合がございます

2022年度　設計価格
※掲載価格に送料・消費税は含まれておりません
※価格は予告なく変更になる場合がございます
※設計価格の為、販売価格はお問合せください

管理番号:2179
