シンプル操作で最適な特徴線と
CADサーフェスを作成!!

富士テクニカルリサーチのMIRAGE SHAPEは、3次元点群データから特徴線を作成するだけで、自由曲面を容易にCAD化するCAD生成プロセッサです。

シンプルな操作で最適な特徴線とCADサーフェスをスピーディーに作成しますので、図面も何もない状態からCAD化をするリバースエンジニアリング支援ソフトの決定版といえるでしょう。

この画期的なソフトウェアは税制上の優遇もありますので、今こそぜひご検討ください。

※お問合せの際は納入場所、数量をご教授願います。また、技術的な相談が必要な場合はその旨お知らせください。

■「MIRAGE SHAPE」概略

1.STLデータ読込/編集
STL形状データを読み込みます。大規模なデータの場合は単純化し、適切なデータサイズに自動変換されます。
2.特徴線の抽出
STL形状の曲率に応じたコンター図を表示し、色分けされた境界部をもとに特徴線を描くことができます。
3.CADサーフェス生成
描かれた特徴線から自動でCADサーフェスを生成します。
4.CADサーフェス編集
切り抜き機能やフィット機能を使用し、作成したサーフェスを最適な形状に編集します。
5.CADサーフェス品質検査
CADサーフェスとSTLデータの差異をコンター表示し、修正を行います。
6.CAD出力

■「MIRAGE SHAPE」特徴

●STLデータ間引き機能
STLデータの自動間引き機能では、三角面減少率、曲面維持率、エッジ長の保持を調整し、不要な要素だけを間引いた最適なSTLデータに変換することができます。

●特徴線抽出
STL形状データは面の曲率に応じて色分け表示されます。
ユーザーは色分け表示に従って特徴線を描くことで、曲率を的確にとらえた特徴線を作成することができます。特徴線は作成後も自由に編集可能です。
補助面や補助線を自在に使用することで、より素早く特徴線を作成することができます。

●CADサーフェス生成機能
特徴線からサーフェスを生成をします。特徴線を手動で選択することでサーフェスを生成することも、自動ですべての特徴線からサーフェス生成することも可能です。

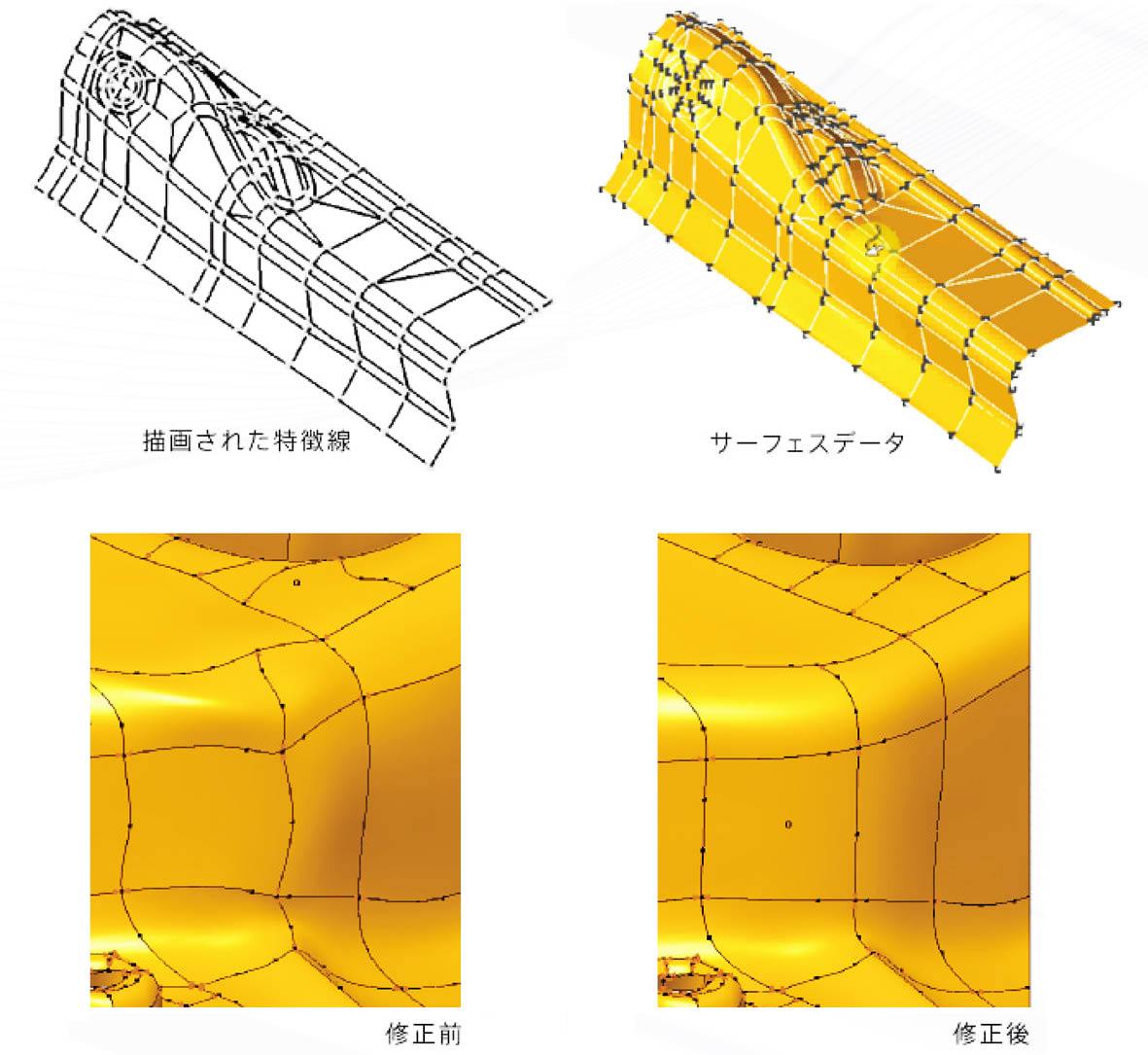

●CADサーフェス編集機能
生成されたサーフェスを直接編集する機能が豊富に用意されています。
例えばエッジや円柱形状等のソリッドによりサーフェスを切り抜いてトリム成形したり、モーフィング機能により詳細形状を微妙に再調整したりすることで、より入力データに忠実なCADサーフェスデータを作り上げることができます。

●スケッチモデリング機能
断面エッジ形状を円形や円弧を使って面上に自由にスケッチすることができます。
スケッチ形状を押し出すことによるモデルリング操作もおこなうことができ、ポリゴンデータの品質が不十分な箇所や、作成の基となるポリゴンデータが存在しない場合でも、自由にモデリングを行うことが出来ます。

●CADサーフェス品質検査
生成されたCADサーフェスと、STLデータの差異（ずれ量）を計算し、コンター表示します。
CADサーフェスは生成後にも自由に編集を行うことができ、コンター表示結果から修正の必要な箇所を把握して調整を行うことで、適切なCADサーフェスの生成を行うことができます。

■「MIRAGE SHAPE」仕様
●推奨動作環境

●機能一覧
