屋根技術研究所　トップロック（ハゼ折板架台）

商品番号:YGK-004

ハゼ折板屋根用架台
トップロック

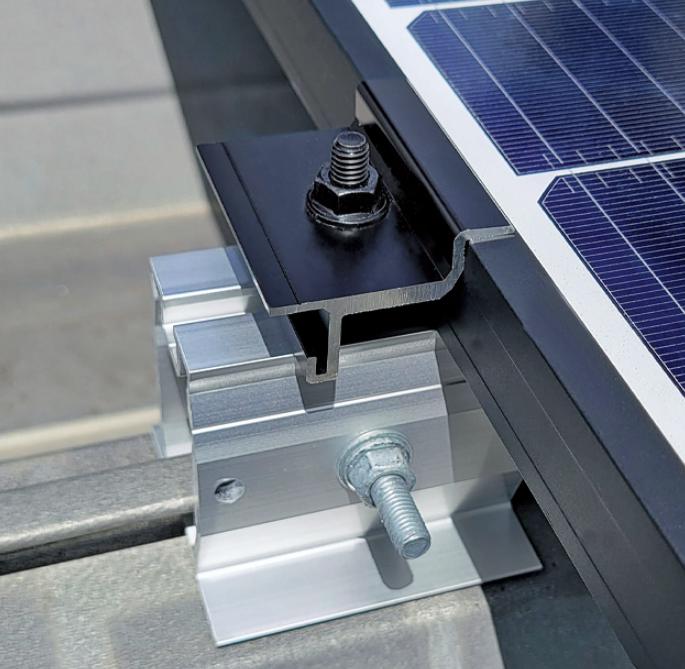

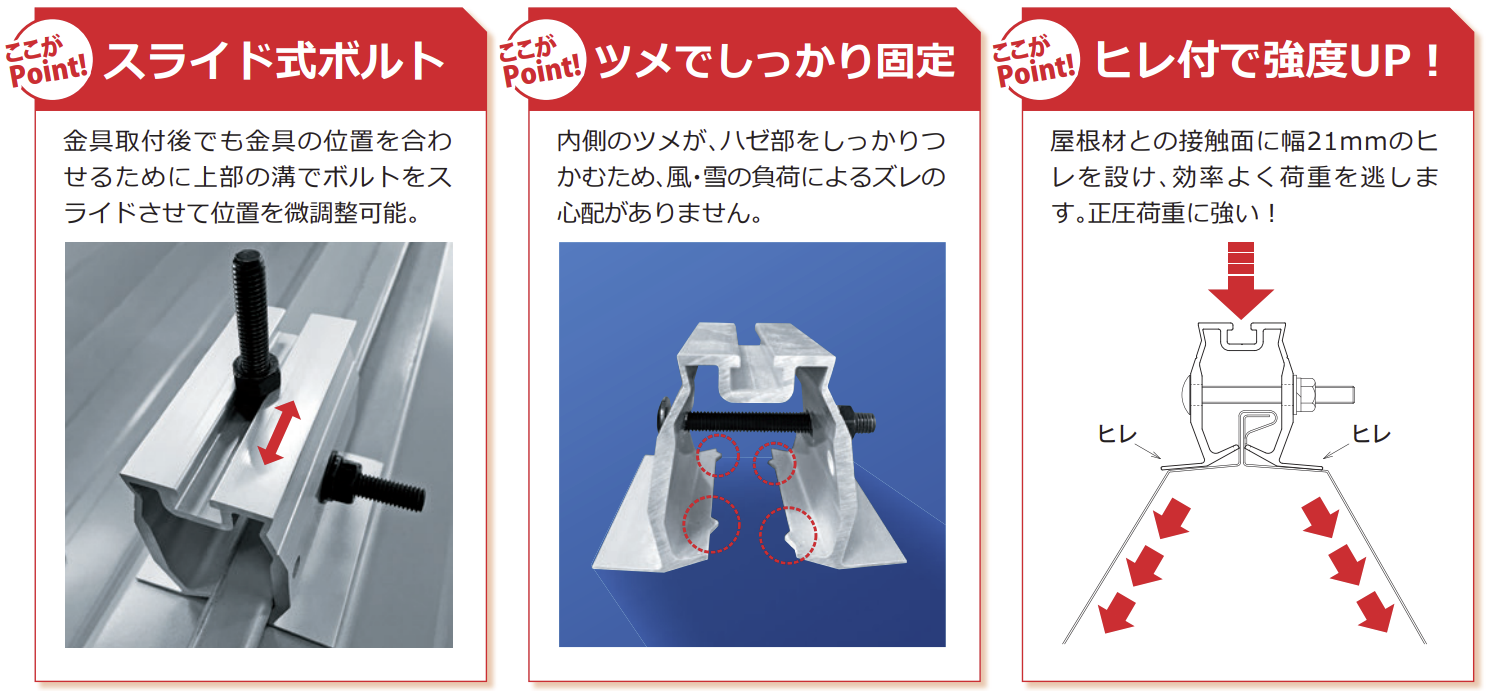

内側のツメが、ハゼ部をしっかりつかんで固定！
風や雪の負荷によるズレの心配がありません

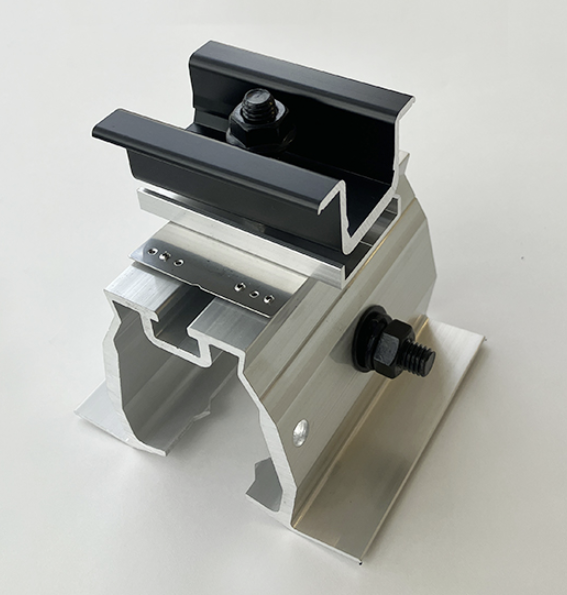

金具全体の材質は「アルミ」を使用、耐食性に優れています

金具は取り扱いやすい1ピース構造で、金具取付後でも上部の溝でボルトをスライドさせることで位置を微調整できます

〇お見積・ご購入をご希望のお客様へ〇
お問合せの際は、下記の情報をお教えください
・屋根材の詳細
・使用するモジュールの型番と枚数
・モジュール設置レイアウト（○○段△△列）
・金具数量
・納入場所（お客様住所と異なる場合はお教えください）
・ご希望納期

販売単位:
価格:	お問合せください

【仕様・スペック】
材質：アルミ

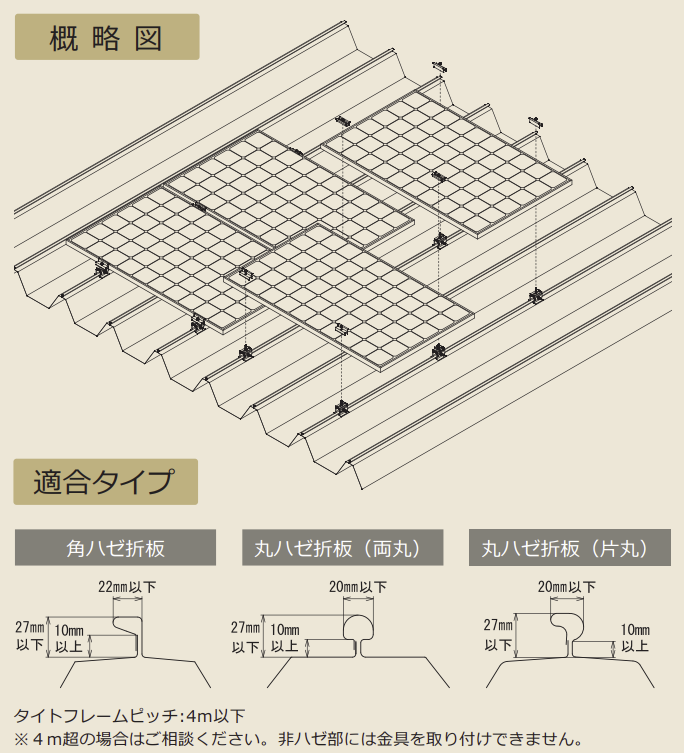

適合屋根：ハゼ折板

【技術情報ライブラリー】
太陽光電池モジュール施工マニュアル（トップロック）

「トップロック」太陽電池モジュール据付工事説明書（ハゼ折板AL金具）

ツメ無し太陽電池モジュール用トップロック設計条件編

【設置条件】

板厚	0.8mm以上	材質	カラーステンレスガルバリウム銅板 GLカラー銅板
屋根勾配	3/100以上 30/100以下	地表面粗度区分	ⅢまたはⅣ Ⅱは設置条件次第
材料強度	耐力205N/㎟以上	タイトフレームピッチ	4ｍ以下とする ※但し設置地域、建物の高さにより4ｍ超でも設置可の場合あり

上記条件外の場合、別途検討が必要です。

【設置禁止条件】
・天窓等の採光用の窓を覆う設置はできません。
・劣化している屋根には設置できません。
・過度の煙、塵埃などがかかる場所には設置できません。
・温泉の成分が直接アレイに降り注ぐ場所には設置できません。
・海岸より飛散した海水が直接かかる地域には設置できません。
