Jスマートウォール

商品番号:JFE-008

新型　矩形立杭　Jスマートウォール

Jプランクプレートの開発(断面剛性アップ)により
矩形立杭の補強リングレスを実現

【ポイント】
①Ｊプランクプレートの強度
性能試験を⾏い、⼗分な強度を確認しています。ライナープレートの５倍の断面剛性※を有し、補強リングの取付は不要です。
※Jプランクプレート(t=6.0mm)とライナープレート(t=2.7mm)の断面係数の比

②補強リングレスの実現により、
・作業性が改善し、組⽴時間の短縮が可能です

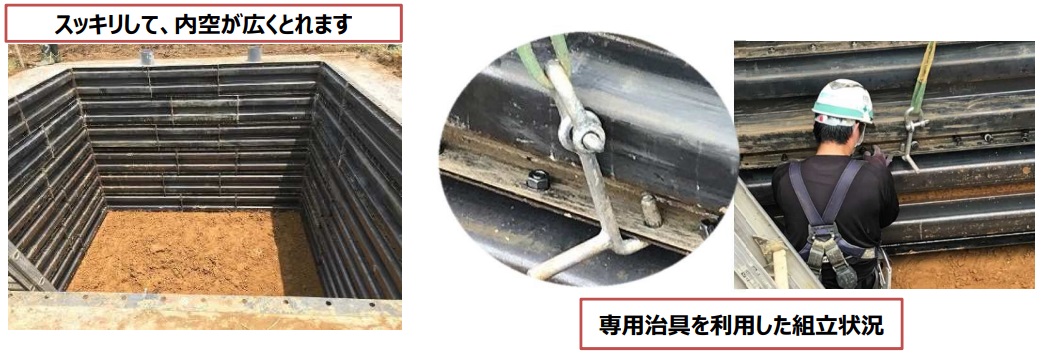

　専⽤治具の利⽤により、作業性は更に向上します
・作業者側だけで部材の接合が可能となり、作業者の安全性が向上
・⽴坑の内空を広々活⽤できます
・裏込め材が確実に充填できます

〇お見積・ご購入をご希望のお客様へ〇
お問合せの際は、下記の情報をお教えください
・工事名（民間か公共工事なのかもお教えください）
・使用用途
・ご希望の仕様（形状、板厚、寸法など）
・納入場所（お客様住所と異なる場合はお教えください）
・ご希望納期
※配送車輌について
　基本大型車納入のため車両に制限がある場合はお知らせください
　車種指定の場合は別途、料金が発生します
※図面や写真等、詳細が分かる資料があればお送りください
　弊社問合せアドレス：info@hodumi.co.jp

販売単位:
価格:	お問合せください

【仕様】　　　　　　　　　　　　　　　　　　　　　　　　　　　　

	サイズ	材質
Jブランクプレート	板厚3.2、6.0㎜	JISG3101「一般構造用圧延鋼材」に規定されている　SS400
ボルト	M16	JISB1180「六角ボルト」、JISB1181「六角ノット」および JISB1256「平座金」に規定されたもの
