SUNGROW　自立運転機能付き双方向インバーター内臓蓄電池システム　ST159KWH-50HV(蓄電容量159kWh)

商品番号:YAS-SNG-004

エネルギーマネジメントシステム(EMS)を一体化したパッケージ型蓄電システム

50kWのパワコンと159kWhの蓄電池で、BCP対策に最適です。

特徴
●高度な高集積化技術
・屋外キャビネットにESS機能を高集積、低コストを実現
・高い保護等級
・高度な統合技術により、最適なシステム性能を実現
●長寿命バッテリー＆システム拡張性
・ラック上部に設置されたエアコンとセルレベルの温度制により、バッテリーの長寿命化を実現
・並列接続が可能な標準寸法設計により、システムの拡張が容易
●安全性
・高速遮断やアーク対策などにより、直流電気回路の安全性を確保
・バッテリーシステムの安全性を確保するためのバッテリー状態監視、監視と連動した保護動作
●スマートO＆M
・キャビネット内の制御を統合するローカルコントローラーにより、上位システムとのシンプルな通信インターフェースを実現
・状態監視と故障記録により、迅速なアラームや故障個所の特定が可能

◆仕様書は下記URLを御覧ください。
ST159KWH-50HV技術仕様書

販売単位:
価格:	お問合せください

●製品仕様

バッテリーデータ
システムの構成	Samsung SDI Mega E3, 3.68V/100Ah
バッテリー容量(BOL)	159kWh
バッテリー電圧範囲	691.2～896.4V
BMS通信インターフェース	RS485、イーサネット
BMS通信プロトコル	Modbus RTU, Modbus TCP

AC Data
定格出力	50kVA
最大皮相電力	55kVA
電流歪率	< 3 % (定格出力)
DC成分	< 0.5 % (定格出力)
定格出力電圧	200V
対応可能電圧範囲	180～220 V
力率	> 0.99（公称電力で）
調整可能な力率	遅れ1～進み1
定格周波数	50/60 Hz
グリッド周波数範囲	45-55Hz/55--65 Hz
分離方法	トランス式
オフグリッドの定格出力電圧	200V
オフグリッド出力電圧の最大歪率	<3％（線形負荷）

一般的なデータ
寸法(W×H×D)	1,8002,4001,000㎜
重量(バッテリーあり/なし)	3ｔ/2ｔ
動作温度範囲	-25℃～45℃
相対温度範囲	0～95％(結露なし)
最大作業高度	3,000ｍ
保護の程度	ＩＰ５４
防食の程度	Ｃ５
電池室の冷却コンセプト	暖房、換気、および空調
PCSチャンバーの冷却コンセプト	温度制御された強制空冷
塗装色	サングロー標準
ロゴ/サイズ	サングロー標準
主原料	SPA-H(CORTEN-A)

※仕様は製品改善等の理由により、変更になる場合がございます。

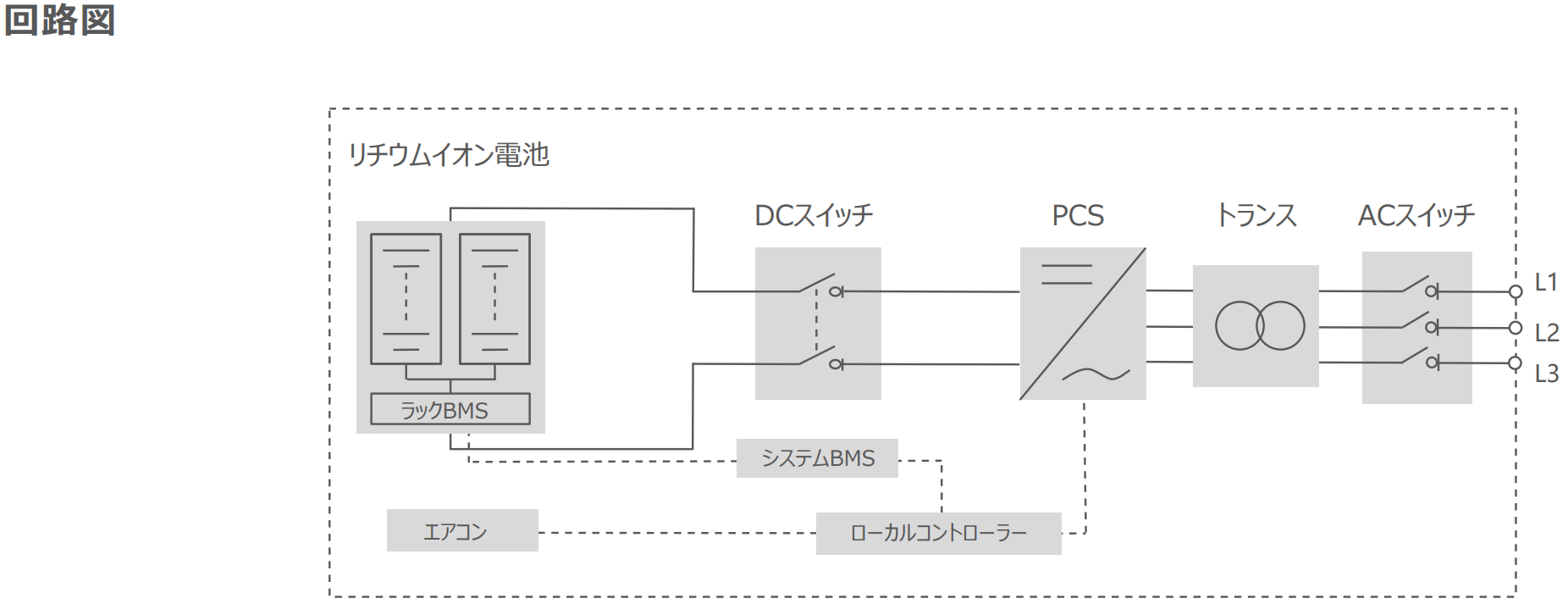

●システム機器リスト

№	アイテム	仕様	数	単位	備考
1	ESS	ST159KWH-50HV	1	pcs	各ESSは1.1～1.3で構成されます
1.1	パワーコンディショナ―	SC50HV	1	pcs	-400Vac、50kW
1.2	バッテリーユニット	ST159KWH	1	pcs	・各バッテリーユニットはアイテム1.2.1～1.2.3で構成されています
1.2.1	リチウムイオン電池	159kWh,216S2P,100Ah Mega E3 platform,0.5C	1	pcs	・1システムBMS ・1個のバッテリー開閉装置・18個のバッテリーモジュール・モジュール接続用のケーブル
1.2.2	システムコントローラー	Local Controller	1	pcs	・システム全体の統合を制御します (PCS、バッテリー、HVAVなどを含む)
1.2.3	エンクロージャー	(WxHxD):1,800×2,400×1,000㎜	1	pcs	・IP54のエンクロージャ・HVAC、1バッテリーラックフレーム・内部機器間のケーブル (バッテリーとBCP間のケーブルを含む)
1.3	トランス	400/202V	1	ｐｃｓ	50KVA
1.4	*補助電源	単相200V	―	―	顧客提供

●マルチレベルBMS機能

機能		Module BMS	Rack BMS	System BMS
測定	ラック電圧/電流		◎
	セル電圧/温度	◎
	モジュール電圧	◎
計算	SOCの推定		◎	◎
	SOH推定		◎	◎
	電力予測		◎	◎
コントロール	スイッチング制御		◎
コントロール	セルバランシング	◎	◎
コミュニケーション	UART	◎	◎
	CAN2.OB		◎	◎
	MODBUS-TCP/IP			◎

管理番号:3439
