ノルトロックステンレス製ワッシャー

商品番号:NOR-002

ボルトの回転緩みを
「物理的に」許さないウェッジロック技術

2枚1組でボルトをグリップできるように使用するので、
他の緩み止め製品とは違い、ボルトナットの戻り回転を
起こさせない状態を作り出します

＜特長＞
●激しい振動や風圧に晒されても確実に軸力を保持
●作業者の技能に左右されず、誰が締めても同じ効果

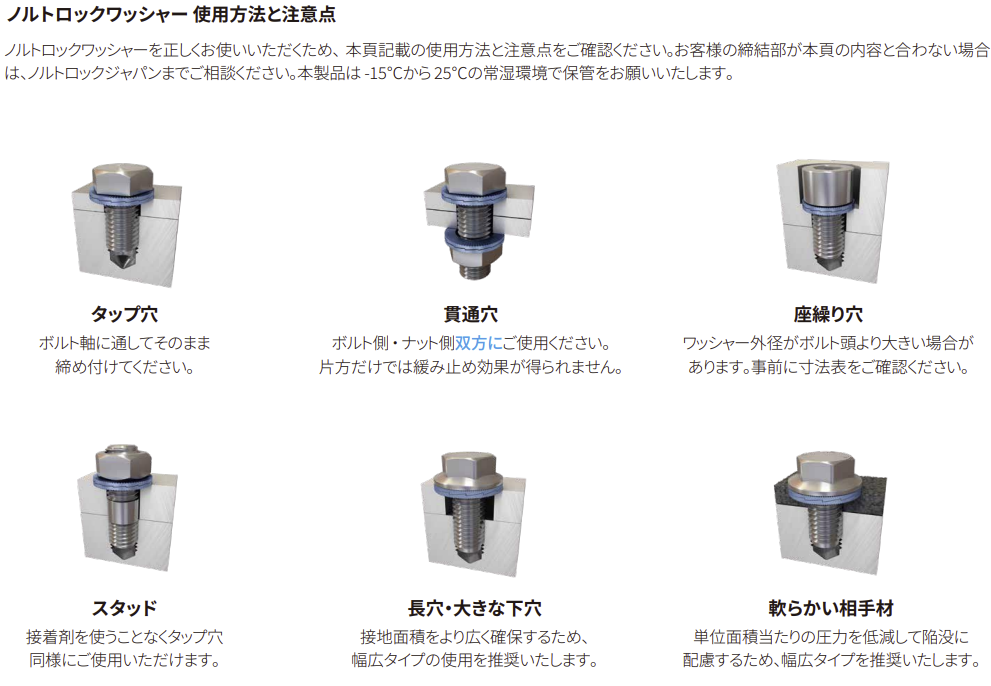

●緩み止めナットと違い、タップ穴の締結部へも使用可能
●作業時間の短縮

＜用途＞
ステンレス全般
非塩化物／非酸性環境、屋内環境
※ステンレス製ワッシャーは表面焼入れ時に表面層が変質し、
　通常のSUSより耐食性が落ちてしまう傾向があります。
　僅かな錆びにも懸念がある場合には、
　高耐食性ステンレス鋼「254SMO®材」をご推奨します。

〇お見積・ご購入をご希望のお客様へ〇
お問合せの際は、下記の情報をお教えください
・品番
・数量
・納入場所（お客様住所と異なる場合はお教えください）
・ご希望納期

販売単位:
価格:	お問合せください

●ご注意●

ステンレス製ワッシャーはメーカー標準在庫品です

※製造上の都合により、寸法を変更する場合があります
　最新の情報はお問合せにてご確認願います

＜ノルトロックワッシャーの緩み止め＞

2枚組のワッシャーから構成されており、カム面とカム面を向かい合わせ（内側）にして使用します。

外側に刻まれた細かな放射状のリブは、ボルトと相手材表面にグリップして固定されます。振動等で緩み方向の力が加わると、ボルトと相手材はリブにより固定されているため、カムの間がスライドするように動き、右図∠αの山を登る形となります。∠βで表したねじのリード角よりもカムの∠αの方が大きいため、カム間がスライドするとノルトロックワッシャーの厚みが増し、ボルトが引っ張り上げられます。

これによって、緩むことで軸力が上昇し、逆に締まってしまう状態となり、これを「ウェッジロック機構」と呼んでいます。
