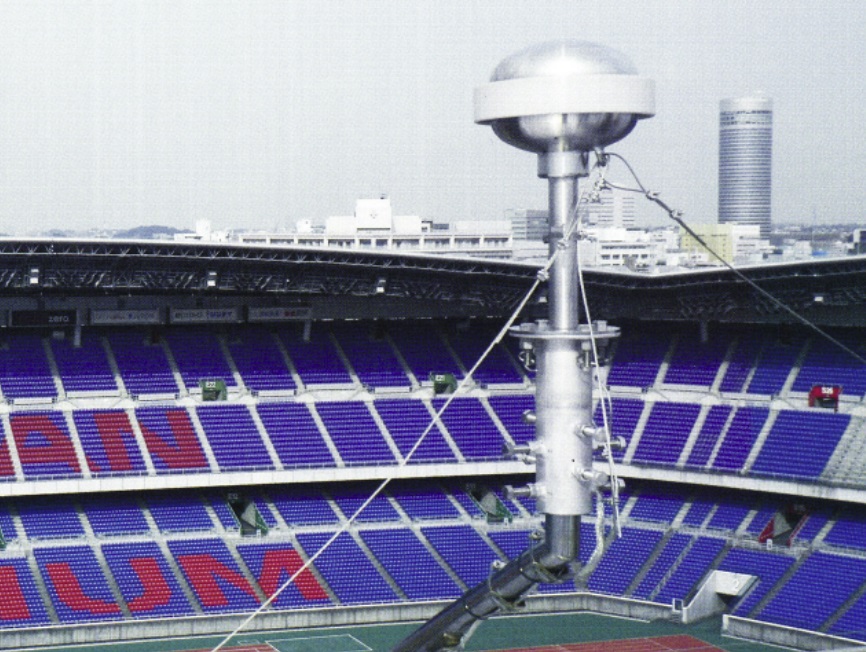

落雷を抑制する避雷針

落雷に直撃されたら、停電や機器の破損などで
サービスレベルが低下します

「被害復旧コスト」よりは、施設停止による損害「逸失利益」
の方が大きい場合があります

自然相手なので、100％の効果があるとは限りませんが、
落雷の減少に繋げられます

〇お見積・ご購入をご希望のお客様へ〇
お問合せの際は、下記の情報をお教えください
・種類
・設置場所詳細
・納入場所（お客様住所と異なる場合はお教えください）
・ご希望納期

14年の歴史が証明する耐久力と高い性能

PDCE-Magnum

Magnum：基本形
Magnum Marine：耐振動性を向上
Magnum EV：環境保護色

大きさ　：高さ405mm, 直径240mm
重量　　：8.9㎏～10.5kg
受風面積：415㎠
電極材質：SUS316L

守備範囲が広いPDCE

PDCE-Junior

Junior：基本形
Junior Marine：耐振動性を向上
Junior EV：環境保護色

大きさ　：高さ325mm, 直径200mm
重量　　：5.7kg
受風面積：260㎠
電極材質：SUS304

最も手軽で軽量・コンパクト型

PDCE-Baby

Baby：基本形
Baby Marine：耐振動性を向上

大きさ　：高さ235mm, 直径120mm
重量　　：1.9kg
受風面積：106㎠
電極材質：SUS304

排熱温度500℃の煙突にも設置可能

PDCE-HT500

大きさ　：高さ405mm, 直径220mm
重量　　：13.3kg
受風面積：304㎠
電極材質：SUS316L

ごみ焼却施設などの300℃の煙突にも設置可能

PDCE-HT300

大きさ　：高さ405mm, 直径240mm
重量　　：11.7kg
受風面積：415㎠
電極材質：SUS316L

平らな場所にも設置可能

PDCE スーパー316L　A型

大きさ　：高さ265mm, 直径200mm
重量　　：6.4kg
受風面積：270㎠
電極材質：SUS316L
特長　　：平面置きも可能

火山性ガスにも負けない耐久性

PDCE スーパー316L　B型

大きさ　：高さ265mm, 直径200mm
重量　　：6.2kg
受風面積：270㎠
電極材質：SUS316L
特長　　：平面置きも可能

二重構造の立体キャパシタで“お迎え放電”を
完全にシャッタアウト

ALB Anti Lightning Ball　Large/Small

避雷球　：第四世代
大きさ　：（大）高さ390mm, 直径200mm
　　　　　（小）高さ235mm, 直径 120mm
重量　　：（大）5.5kg（小）2.2kg
受風面積：（大）415㎠（小）160 ㎠
電極材質：SUS316L

雷サージカウンター

スペインINGESCO社製のCDR Universal

寸法　　：A109×B101×C42mm　490g
使用温度：-20℃～65℃
保護等級：IP65
リセット：有

避雷針PDCEに関して

Q1.設置場所は？
A1.屋外構造物最後部とします。（被保護物よりも2m以上）

Q2.電気はいらないのですか？
A2.電気は必要としません。地面との導通だけが必要です。

Q3.どこから電荷がくるのですか？
A3.地面で発生する電荷を利用します。雷雲の底部のマイナス電荷に誘起され、雷雲直下の地面にはプラス電荷がたまります。それをアース線でPDCEまで導きます。

Q4.本当に効果はあるのですか？
A4.落雷は自然現象なので、その効力について100％の保証できるものではありません。しかしながら、日本でのメーカー実績14年、4,000基近くの実績の中で、PDCEを設置後に落雷事故が減少したことに満足されているお客様は多々あります。

Q5.PDCEには落雷しないのですか？
A5.PDCEも避雷針なので、条件によっては落雷を受けることもあります。例えば、冬期雷などで、雷雲の高さが低い場合、標高の高い場所で空中に高く設置されたPDCEには雷雲でスッポリと覆われてしまうことがあります。この場合は、確実にPDCEに放電します。また、その他の場合でも雷界が非常に強ければ、PDCEとの間での放電、すなわち落雷は発生し得ます。
避雷設備というのは、雷撃を受けた場合に安全に雷電流を地下に拡散するというのが目的なので、雷撃をうけることを前提とした規格です。雷撃を受けない「避雷設備」であれば、避雷設備として使用することはできません。

Q6.品質保証期間は？
A6.製品保証期間は納入日から1年です。
