円形鋼製型枠

種類：
① マンホール用型枠
② マンホール型枠（ブロック式）
③ 円柱用型枠
④ フラットメタルフォーム

特徴：
・資材の余剰購入防止
・廃材を減らす
・レンタルで戻せるものは戻す
・再使用する
・再資源化

〇お見積・ご購入をご希望のお客様へ〇
お問合せの際は、下記の情報をお教えください
・用途
・種類と寸法詳細
・数量
・納入場所（お客様住所と異なる場合はお教えください）
・ご希望納期
※図面などの詳細資料がある場合は、メールでお送りください

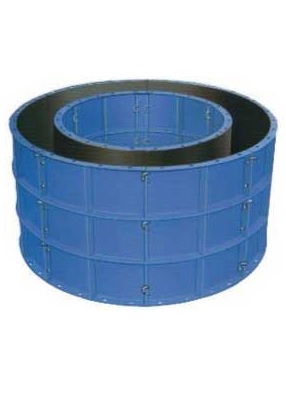

① マンホール用型枠　
販売・売買・リース・テスト

特徴

1. 軽量で強度が高く、組立て欠いたがスムーズな合理的設計です。
2. プレス性横リブの採用で型枠の精度が高く、美しい曲面ができあがります。
3. 規格化された量産により大巾なコストダウンに成功しました。
4. 組立てはすべてメタルフォーム用のＵクリップででき、手間は木製の半分で済みます。
5. 足掛金物（タラップ）の取付が簡単にセットでき、寸法出し不要なブロック式もあります。
（実用新案）
6. 在庫が豊富でいつでも電話一本で間に合います。

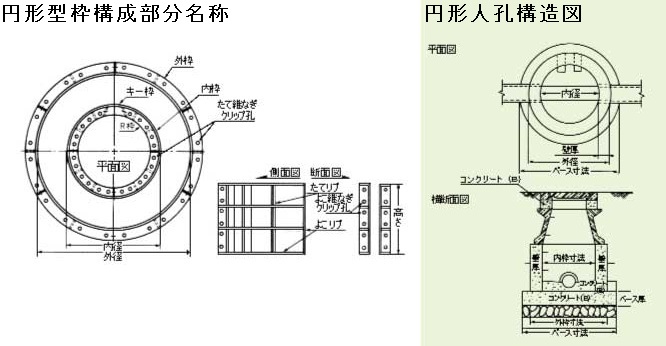

円形型枠標準寸法表

※ 上記以外の寸法のものも在庫有ります。

※ 板厚は2m/m、リブ材は2.8m/mです。

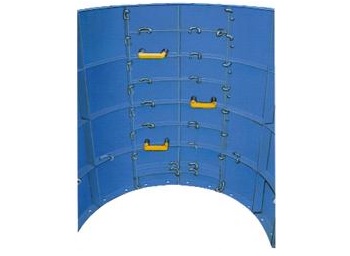

② マンホール型枠（ブロック式）　
販売・売買・リース

特徴

・足掛金物の左右が自由です。
・埋込深さ、角度、水平が正確です。
・Ｕクリップだけで固定施工できます。
・高さの調整が自由です。
・施工、保守、維持が簡単です。
・仕上がりがキレイで丈夫です。
・足掛金物は２方向、３方向でも施工できます。

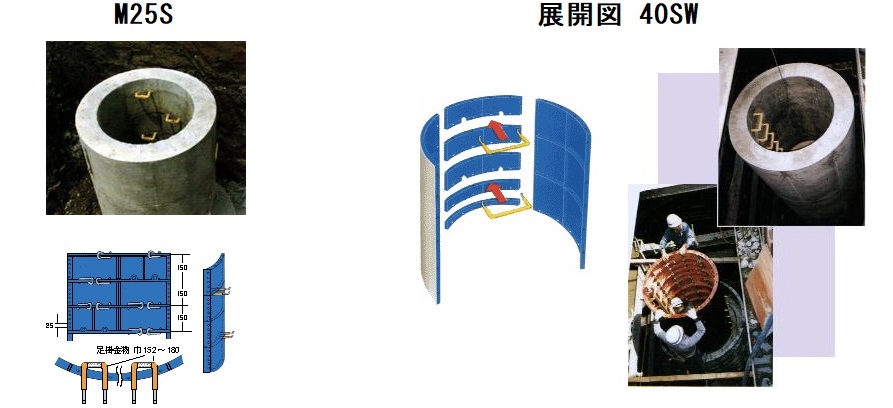

■ブロック式足掛型枠使用法

1. ベースを打設後、芯より円周線を描きステップの位置を決めます。タラップ型枠の中心が、M25S、40SW共ステップのセンターです。

2. 側塊に付いているステップが基本になりますので、次のステップを床板に埋め込むか、下に挟み込むか、床板厚を計算して駆体に付く一番上のステップ高を決めて下さい。

3. インバートから２のステップまでの中間高さをステップピッチ300m/mで割るとステップ本数と3残りの高さがわかります。残りが150m/m以内でしたら不要です。次のステップがインバートより450m/m以内に付くからです。１度図に描いて右、左と確認して下さい。

4. 残りの高さとインバート高さを合わせた数がベースよりの高さになります。どのような高さでも50H、100H、150Hの調整枠を組み合わせて誤差13m/m以内に収まります。

5. タラップ型枠にステップを挟み込む際テープを巻いて保護してください。そのために孔に少し余裕があります。

6. Ｕクリップで型枠を固定する際、型枠と型枠の接目を修正して下さい。段差があると、仕上りが良くありません。

7. 生コン打設の時、組み込んだステップの直上から流し込むとか、ステップの中にバイブレーターを入れることは避けて下さい。

8. 打設後ステップの垂直、水平、角度を確認して下さい。打設直後なら修正ができます。

9. 以上ですが、ステップの取付が２方向、３方向の特殊人孔でも施工例がありますので、お問い合わせ下さい。

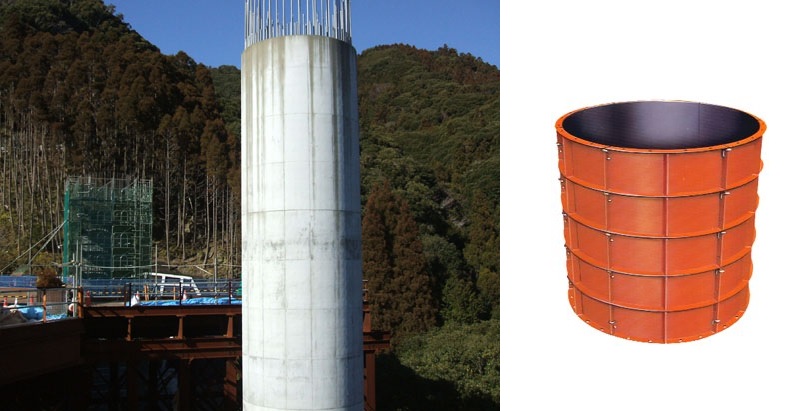

③ 円柱用型枠
販売・売買・リース

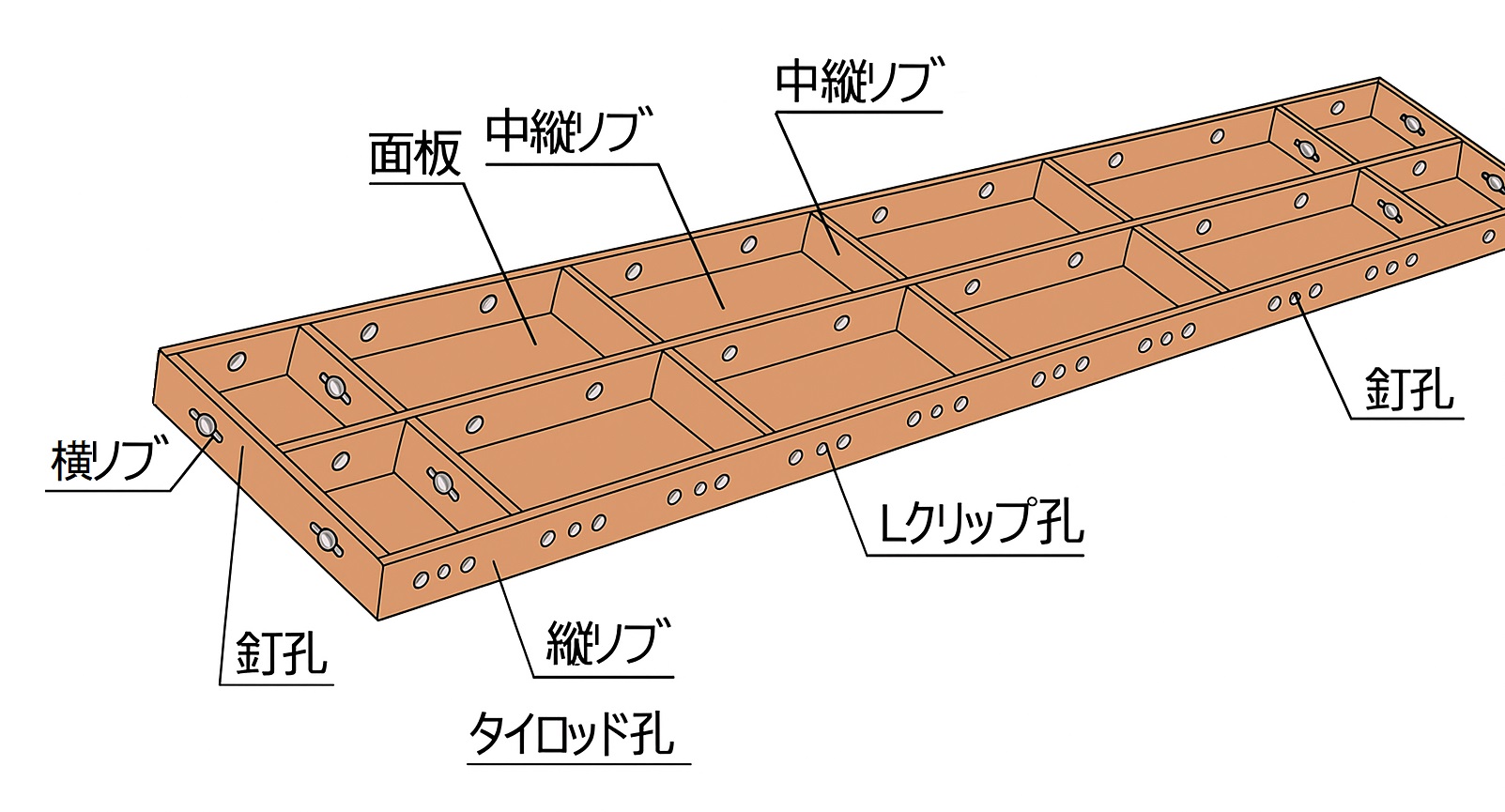

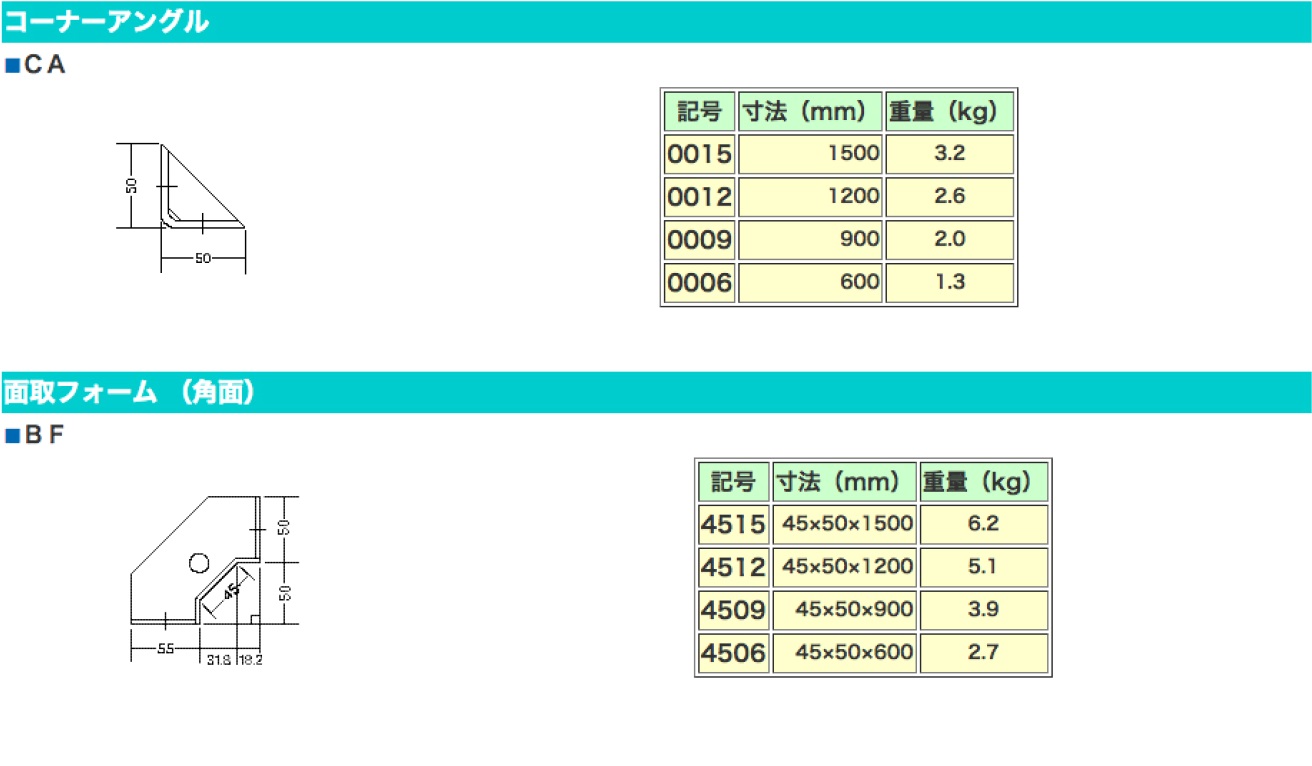

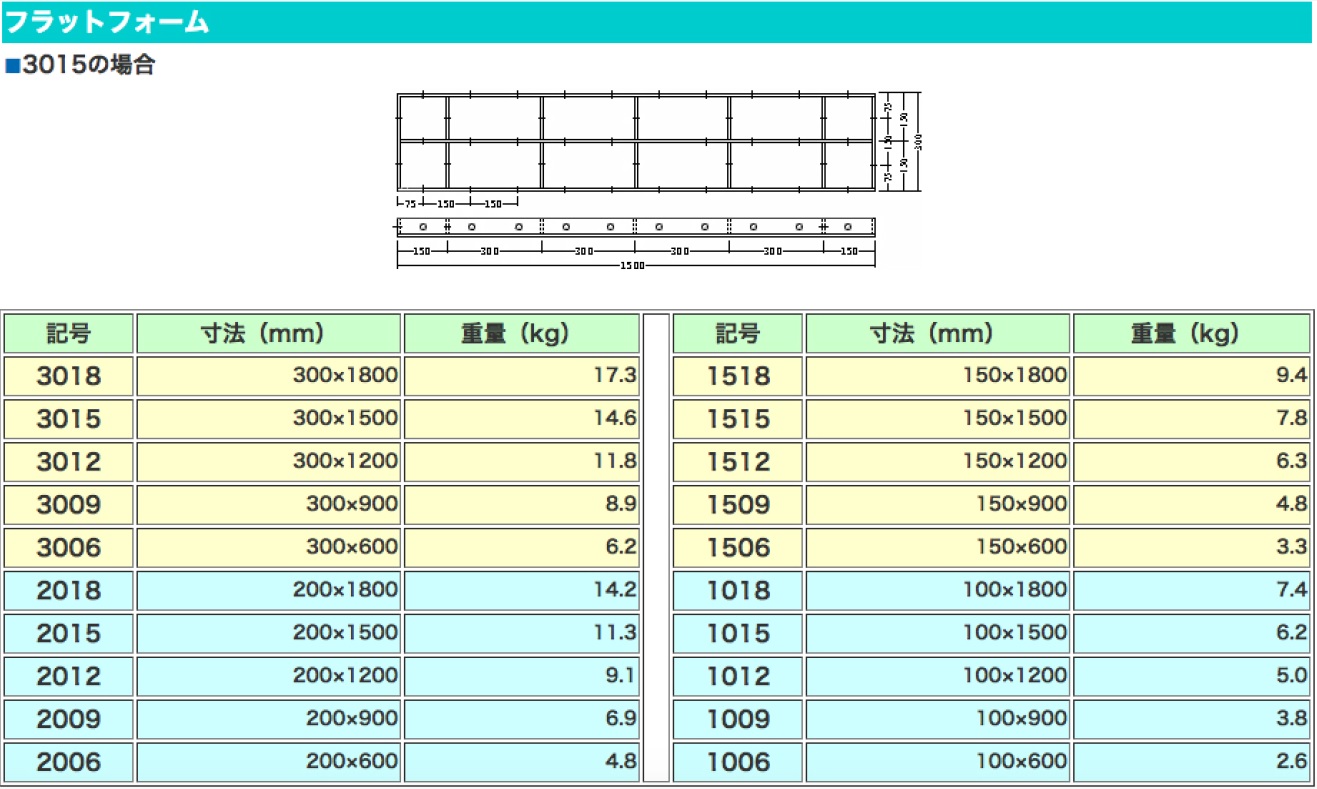

④ フラットメタルフォーム　
販売・売買・リース
