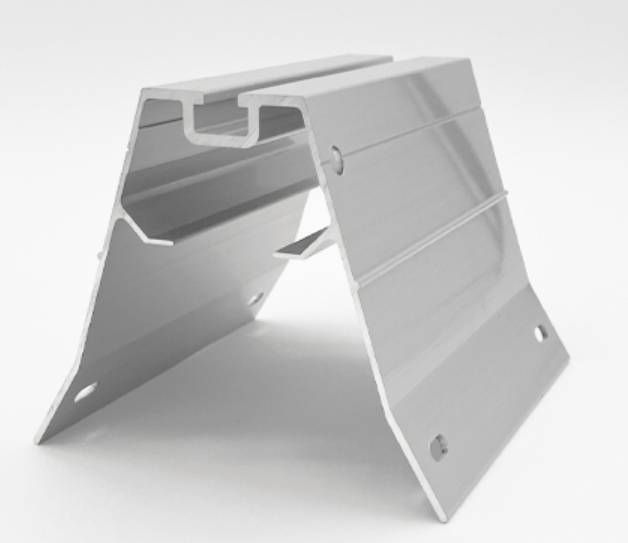

屋根技術研究所 スリムキャッチ（ハゼ折板架台） 商品番号：YGK-003
【特長】
◯ハゼ折板屋根への架台設置をラックレスで
実現することができます。
◯架台は、ボルト１本で取付可能で抜群の施工性を有しています。
◯ラックレス構造により、
ラック工法に比べ架台の大幅な軽量化を実現し、
屋根への荷重負担を削減できます。
【適応屋根】
◯丸ハゼ折板
○角ハゼ折板
○片丸ハゼ折板
※折板屋根の形状については、こちらをご参照下さい。
- 販売単位：
- 1
- 価格：
- 930円
【設置条件】
| 風圧荷重 | 設計基準風速 | Vo=36m/s以下 |
| 設置高さ | H=20m以下 | |
| 地表面粗度区分 | Ⅲ 及び Ⅳ | |
| 積雪荷重 | 地上垂直積雪量 | Zs=99cm以下 |
| 雪の平均単位荷重 | P=20N/cm・㎡ | |
| 設置角度（屋根勾配） | 3/100～12° | |
| 設計強度（モジュール1枚あたり換算） | 2400Pa | |
設置条件によってモジュール１辺あたりの固定点数は、２点及び３点になります。
※設置条件に関しては、お問い合わせください。
※建物の強度については考慮されていませんので、販売店様、施工店様にてご確認ください。
