根固めマット 共和ハーモテック 商品番号：KHT-019
根固めマットとは…
ひし形金網を使用した、河川生態保全に有効な袋状根固め工です。
使用方法・中詰材種類等により、様々な用途に対応可能であり、
「本来の美しい河川環境」を保全・創出します。また、工場出荷段階で袋状に組立てることにより、施工性を大幅に向上しました。
【特徴】
●生態保全機能
変化に富むエコトーンの創出と再生
●経済性
根固めブロックと比較し大幅にコストダウン
●柔軟性
河床の変化に追従
●施工性

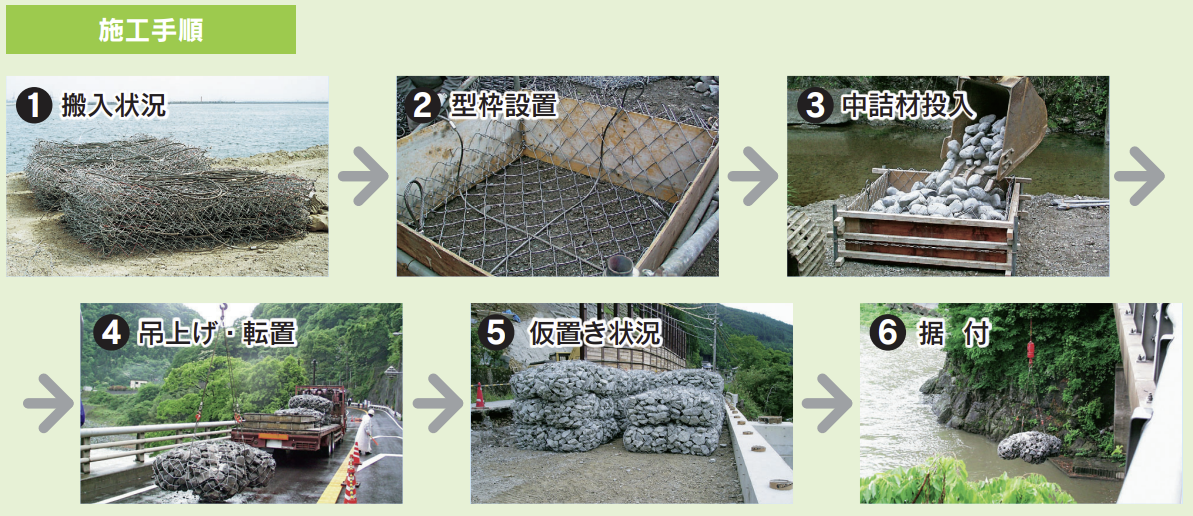

現地組立作業の大幅省力化、吊り上げ施工による作業条件の改善
●耐久性
亜鉛アルミ合金めっき鉄線使用による高耐久化
(通常河川において30年以上の耐久性を確保)
●一体性
吊りワイヤーロープ使用による外周連結可能
●リサイクル性

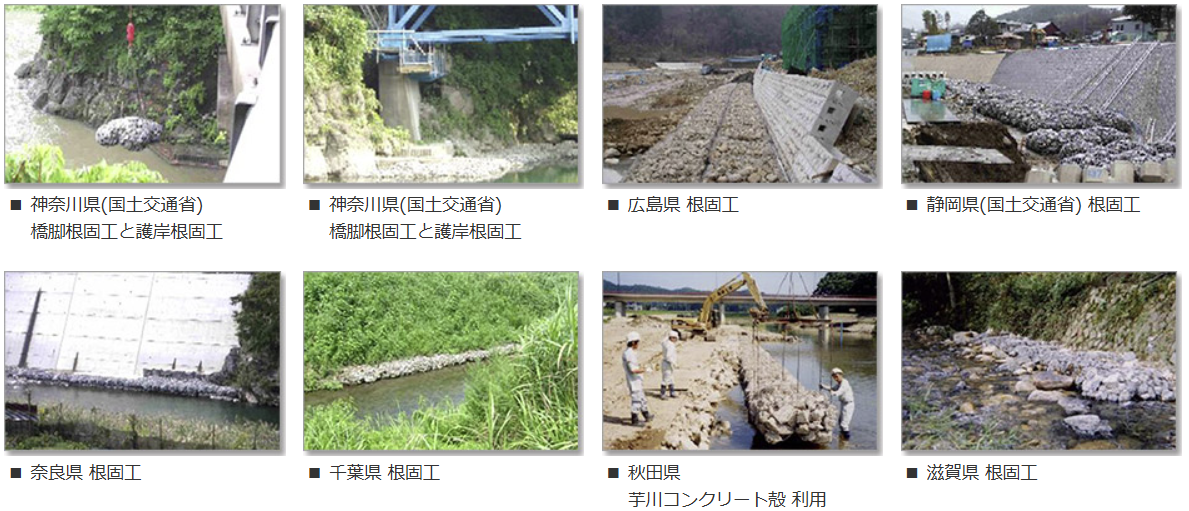

現地発生材及びコンクリート塊の使用によるリサイクルの促進可能
●強 度
中詰材は鋭利な物や粒径の大きな物にも適応
- 販売単位：
- 価格：
- お問合せください

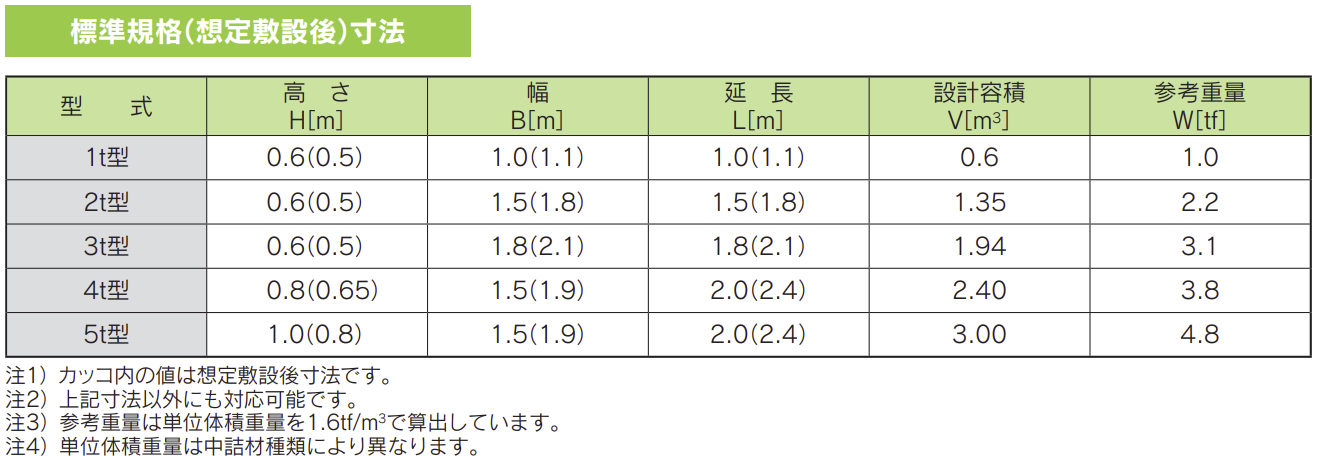

標準規格寸法〔ｍｍ〕
| 型式 | 高さ Ｈ〔m〕 | 幅 Ｂ〔m〕 | 延長 Ｌ〔m〕 | 設計容積 Ｖ〔㎥〕 | 参考重量 Ｗ〔tf〕 |
| 2t型 | 0.6 | 1.5 | 1.5 | 1.35 | 2.2 |
| 3ｔ型 | 0.6 | 1.8 | 1.8 | 1.94 | 3.1 |
| 4ｔ型 | 0.8 | 1.5 | 2.0 | 2.40 | 3.8 |
| 5ｔ型 | 1.0 | 1.5 | 2.0 | 3.00 | 4.8 |
注1）上記寸法以外にも対応可能です。
注2）参考重量は単位体積重量を1.6tf/㎥で算出しています。
注3）単位堆積重量は中詰材種類により異なります。
注4）敷設後の寸法は規格寸法と異なります。

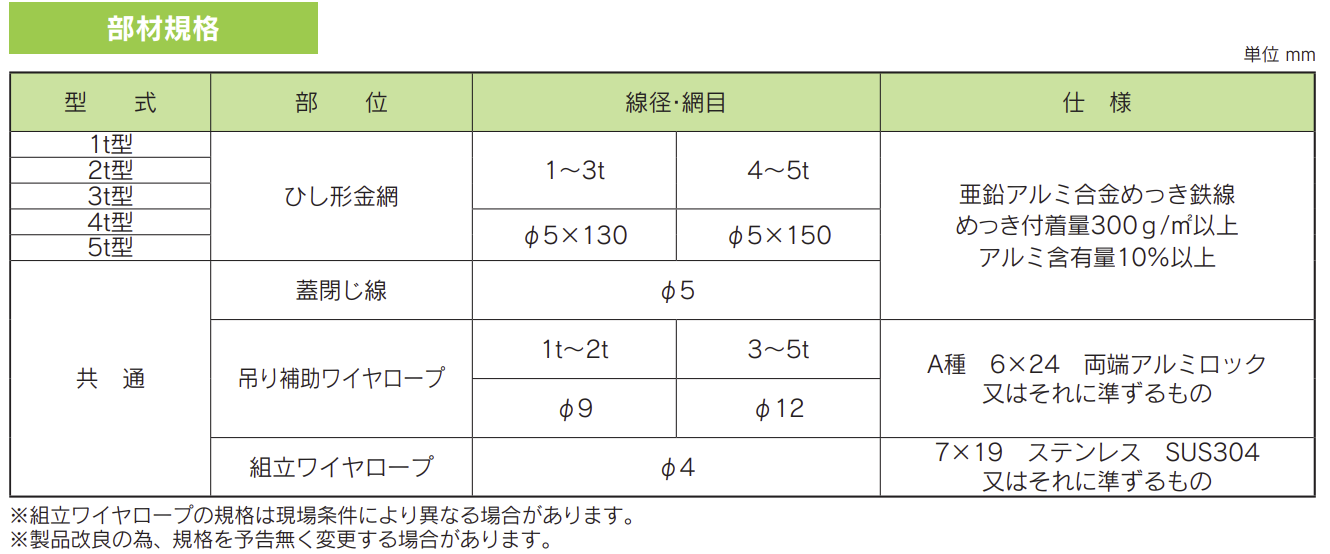

部位別規格表 単位〔ｍｍ〕
| 型式 | 部位 | 規格 | 材質及び表面処理 | |
| 2t型 | 0.6 | ひし形金網 | 線径φ5×網目130目 | 亜鉛アルミ合金めっき鉄線 付着量300ｇ/㎡以上 アルミ含有量10％以上 |
| 3ｔ型 | 0.6 | |||
| 4ｔ型 | 0.8 | 線径φ5×網目150目 | ||
| 5ｔ型 | 1.0 | |||
| 共通 | 蓋閉じ線 | φ5 | ||
| ワイヤクリップ | φ4 または φ5用 | ステンレス | ||
| 吊り補助ワイヤロープ | 2ｔ型：φ9 | 3～5t型：φ12 | Ａ種 ６×２４ 両端アルミロック 又はそれに準ずるもの | |
| 組立ワイヤロープ | φ4 | ７×１９ ステンレス ＳＵＳ３０４ 又はそれに準ずるもの | ||
※組立ワイヤロープの規格は現場条件により異なる場合があります。
※製品改良の為、規格を予告無く変更する場合があります。
標準規格寸法
| 型式 | 高さ Ｈ | 幅 Ｂ | 長さ Ｌ |
|---|---|---|---|
| 80型 | 500 | 800 | 2000 |
| 100型 | 500 | 1000 | 2000 |
| 120型 | 500 | 1200 | 2000 |
※上記以外の寸法は特注品となります。別途お問い合わせ下さい。
部品別規格表[mm]
| 部材名称 | 線径 | 材質・表面処理 |
|---|---|---|
| 本体/側面網 | φ6 | 亜鉛めっき処理 溶接金網 （亜鉛付着量550g/㎡以上） |
| 上蓋 | φ6 | 亜鉛めっき処理 溶接金網（亜鉛付着量550g/㎡以上） 又は、亜鉛アルミ合金めっき 溶接金網 |
| ステー | φ9 | 亜鉛めっき処理 鋼材 又は、亜鉛アルミ合金めっき 鉄線 |
| 主鉄筋 | φ13 | 亜鉛めっき処理 鋼材 又は、亜鉛めっき処理鉄線 |
| コイル | φ5 | 亜鉛アルミ合金めっき 鉄線 |
※製品改良の為、仕様は予告無く変更する場合があります。
※ワイヤロープ等の吊り具については､別途ご用意願います。
