トリコンビット インサートタイプ 商品番号：TOA-002
インサートトリコンビット
掘削用ロックビットが水井戸から温泉、地熱まで
あらゆる分野で活躍しております
セキサクトリコンビットは、日本の最先端技術による高耐久・高性能設計で、硬質地盤にも対応しつつコスト削減を実現するプロ向けドリルビットです
あらゆる地層に適切なビット：
・V1 (S) - 軟質用
・V2, V3（MS) - 軟質/中硬質用
・V4（MS~MH) - 軟質/中硬~中硬質用
・V5（MH) - 中硬質用
・V6（MH~H) - 中硬~硬質用
・V7（H) - 硬質用
各ビットサイズ：
φ3-7/8"(98.4mm) ~ 20"(508mm)
〇お見積・ご購入をご希望のお客様へ〇
お問合せの際は、下記の情報をお教えください
・ビットサイズ＆歯型
・数量
・納入場所（お客様住所と異なる場合はお教えください）
・ご希望納期
- 販売単位：
- 価格：
- お問合せください

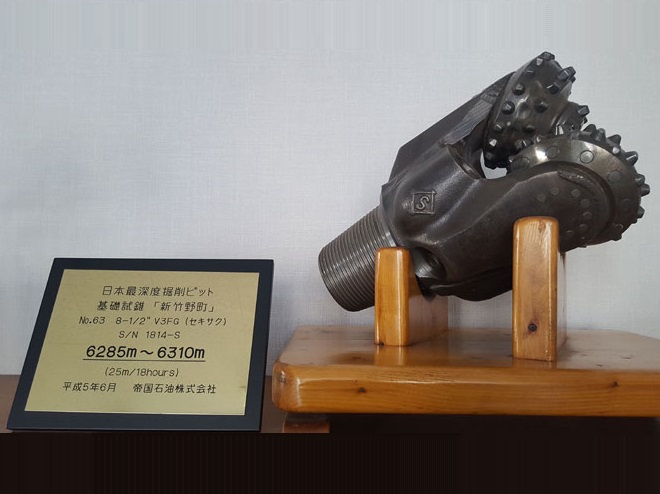

日本最深度掘削：
今も記録として残っている日本最深度掘削時の
トリコンビットはセキサク製です。
わが国で最も深い井戸は、新潟県にある基礎試錐
「新竹野町」の深度6,310mです。
セキサク製のビットは高い信頼性、高品質な製品を
提供し続けております
※レプリカになりますが当時のビットを古河工場にて展示
しております。
V1FEH
・軟質地層に適しV2歯型よりも更にインサート径・
歯高・歯間・コーンオフセットが大きく、歯先は
シャープで軟質地質を効率的に掘削可能です。
※受注生産品になります
・J - ジャーナルベアリング
| サイズ | 歯型 | 穴数 | 重さ | 軸受 | 全長 | ネジ |
| 5-5/8"(142.9mm) | V1FEH | 3 | 15 | J | 273 | 3-1/2 REG |
| 5-7/8"(149.2mm) | V1FEH | 3 | 15 | J | 274 | 3-1/2 REG |
| 7-5/8"(193.7mm) | V1FEH | 3 | 33 | J | 326 | 4-1/2 REG |
| 9-5/8"(244.5mm) | V1FEH | 3 | 62 | J | 387 | 6-5/8 REG |

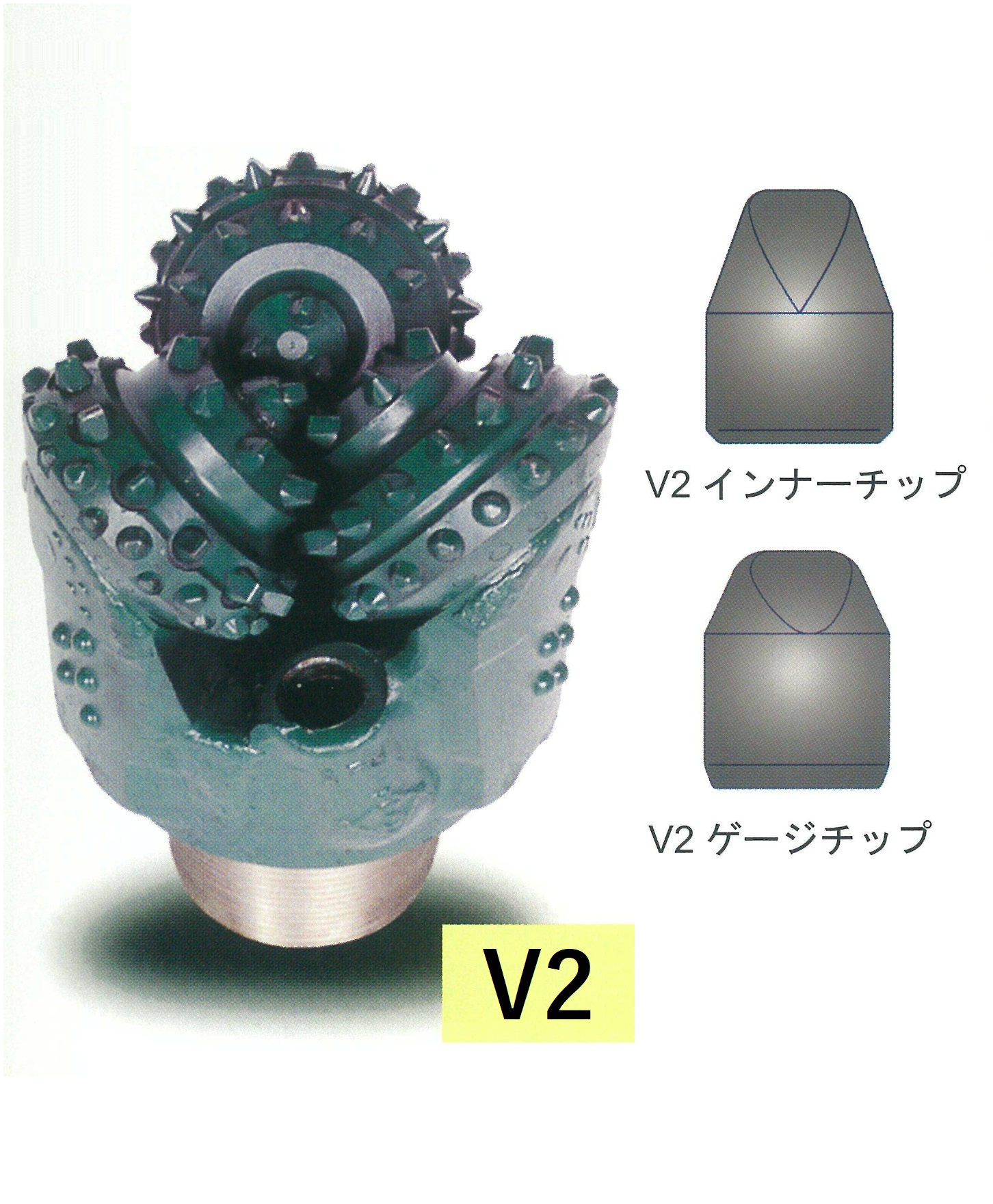

V2FEH（MS) - 軟質/中硬質用
・軟質地層に適し、インサートの径・歯高・歯間・
スペース・コーンオフセット量が大きく設定
されております。掘り起こし作用により高掘削率
が得られる形状です。
・J - ジャーナルベアリング
・G - ゲージ補強
・E - ゲージ補強プロテクション
・D - ダブルベアリングシール
| サイズ | 歯型 | 穴数 | 重さ(kg) | 軸受 | 全長(mm) | ネジ |
| 5-5/8"(142.9mm) | V2FEH | 3 | 15 | J | 272 | 3-1/2 REG |
| 5-7/8"(149.2mm) | V2FEH | 3 | 15 | J | 272 | 3-1/2 REG |
| 7-5/8"(193.7mm) | V2FEH | 3 | 33 | J | 323 | 4-1/2 REG |
| 9-5/8"(244.5mm) | V2FEH | 3 | 62 | J | 384 | 6-5/8 REG |
| 12-1/4"(311.2mm) | V2FEH-GE | 3 | 105 | J | 445 | 6-5/8 REG |
| 17-1/2"(444.5mm) | V2FEHD | 3 | 273 | J | 567 | 7-5/8 REG |

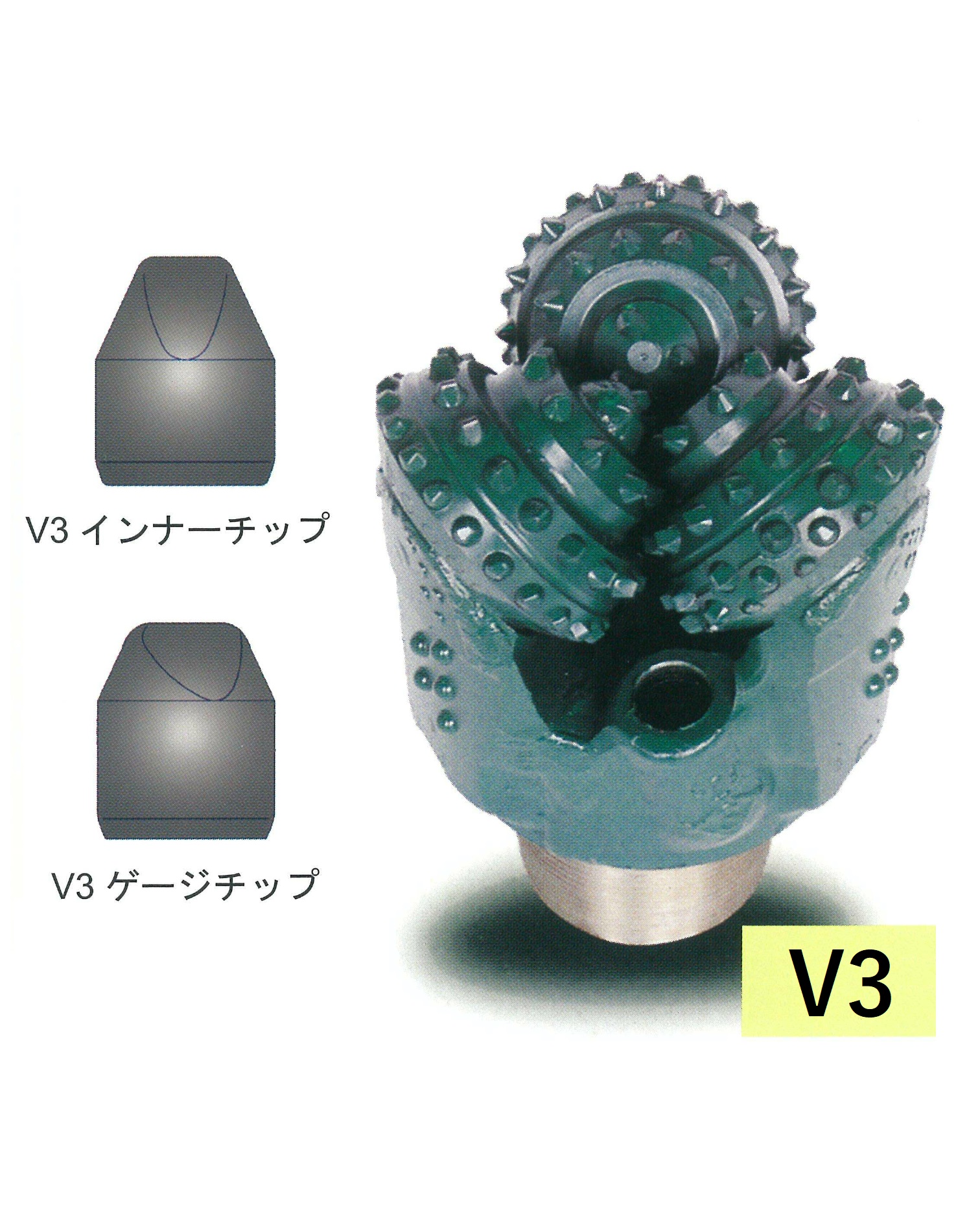

V3FEH（MS) - 軟質/中硬質用
・一番オーソドックスな歯型になります。中軟質から
中硬質の地層に適しますが、花崗岩等の硬質・研磨性
の地層にも有効です。インサートの歯高・歯間・
スペース・コーンオフセット量は中程度に設定されて
おり、最も用途の広い歯型として使用できます。
・J - ジャーナルベアリング
・R - ローラーベアリング
・G - ゲージ補強
| サイズ | 歯型 | 穴数 | 重さ(kg) | 軸受 | 全長(mm) | ネジ |
| 3-7/8"(98.4mm) | V3FEH | 1 | 5 | J | 171 | 2-3/8 REG |
| 4"(101.6mm) | V3FEH | 1 | 6 | J | 173 | 2-3/8 REG |
| 4-1/2" (114.3mm) | V3FEH | 1 | 7 | J | 190 | 2-7/8 REG |
| 4-3/4" (120.6mm) | V3FEH | 1 | 8 | J | 190 | 2-7/8 REG |
| 5"(127mm) | V3FEH | 1 | 9 | J | 212 | 2-7/8 REG |
| 5-1/8"(130.2mm) | V3FEH | 1 | 10 | J | 210 | 2-7/8 REG |
| 5-5/8"(142.9mm) | V3FEH | 3 | 15 | J | 271 | 3-1/2 REG |
| 5-7/8"(149.2mm) | V3FEH | 3 | 15 | J | 271 | 3-1/2 REG |
| 6"(152.4mm) | V3FEH | 3 | 17 | J | 275 | 3-1/2 REG |
| 6-1/4"(158.7mm) | V3FEH | 3 | 18 | J | 275 | 3-1/2 REG |
| 6-3/4"(171.5mm) | V3FEHG | 3 | 20 | J | 284 | 3-1/2 REG |
| 7-5/8"(193.7mm) | V3FEH | 3 | 34 | J | 324 | 4-1/2 REG |
| 7-7/8"(200mm) | V3FEH | 3 | 34 | J | 323 | 4-1/2 REG |
| 8-1/2"(215.9mm) | V3FEH | 3 | 42 | J | 347 | 4-1/2 REG |
| 8-5/8"(219.9mm) | V3FEH | 3 | 41 | J | 349 | 4-1/2 REG |
| 9-5/8"(244.5mm) | V3FEH | 3 | 62 | J | 383 | 6-5/8 REG |
| 9-7/8"(250.8mm) | V3FEH | 3 | 65 | J | 386 | 6-5/8 REG |
| 10-5/8"(269.9mm) | V3FEH | 3 | 76 | J | 408 | 6-5/8 REG |
| 12-1/4"(311.2mm) | V3FEH | 3 | 106 | J | 443 | 6-5/8 REG |
| 13-3/4"(350mm) | V3FEH | 3 | 150 | J | 468 | 6-5/8 REG |
| 14-3/4"(374.7mm) | V3FEH | 3 | 170 | J | 4492 | 6-5/8 REG |
| 17-1/2"(444.5mm) | V3FEH | 3 | 273 | J | 567 | 7-5/8 REG |
| 20"(508mm) | V3FEH | 4 | 365 | R | 600 | 7-5/8 REG |

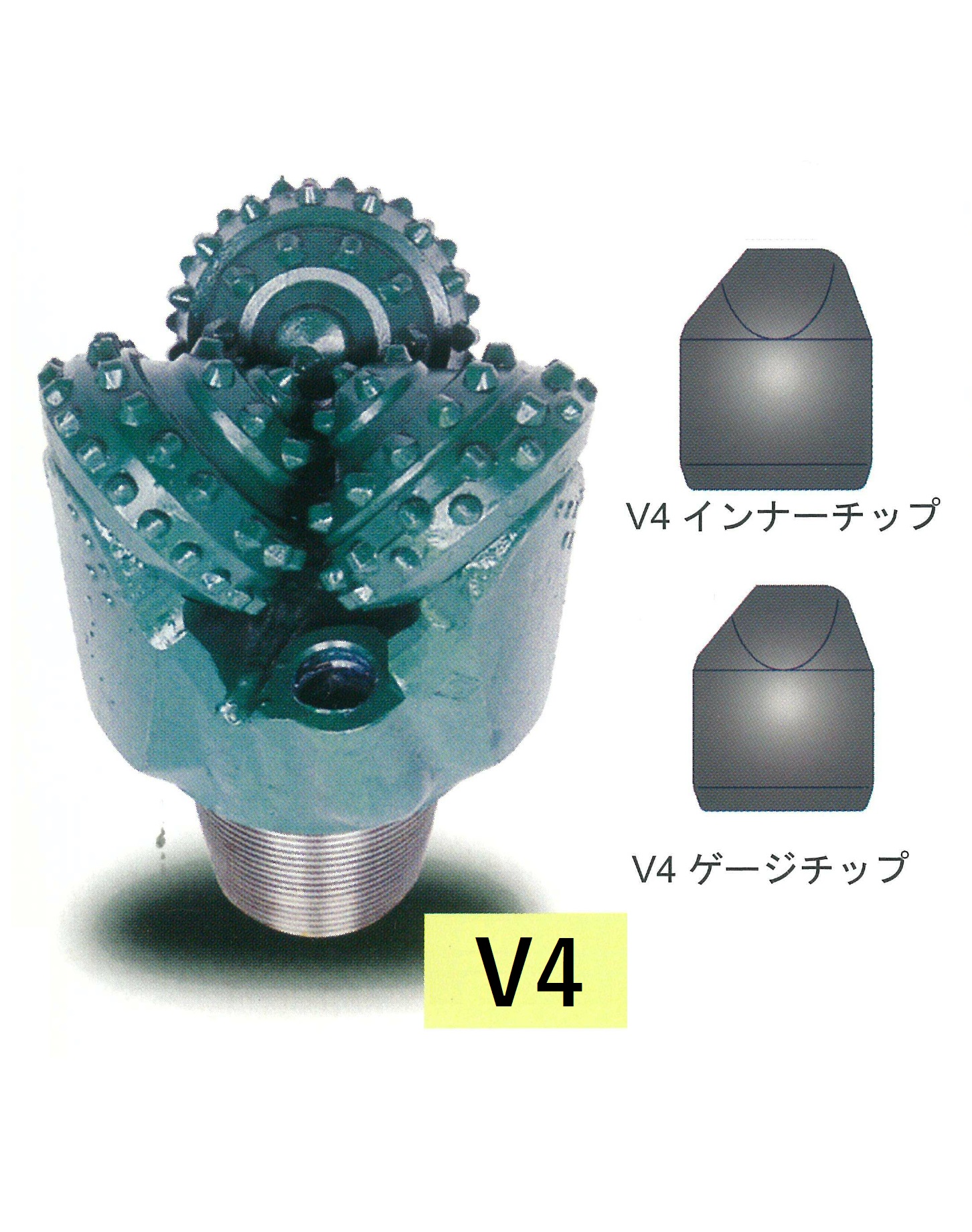

V4FEH（MS~MH) - 軟質/中硬質用~中硬質用
・中硬質層に適し、インサートの歯高・歯間・スペース・
コーンオフセット量は小さく、歯数は多く設定されて
おります。高荷重の掘削に適しています。
・J - ジャーナルベアリング
・G - ゲージ補強
| サイズ | 歯型 | 穴数 | 重さ(kg) | 軸受 | 全長(mm) | ネジ |
| 3-7/8"(98.4mm) | V4FEH | 1 | 5 | J | 171 | 2-3/8 REG |
| 4"(101.6mm) | V4FEH | 1 | 6 | J | 173 | 2-7/8 REG |
| 5"(127mm) | V4FEH | 1 | 9 | J | 212 | 2-7/8 REG |
| 5-5/8"(142.9mm) | V4FEHG | 3 | 15 | J | 271 | 3-1/2 REG |
| 5-7/8"(149.2mm) | V4FEHG | 3 | 16 | J | 272 | 3-1/2 REG |
| 6"(152.4mm) | V4FEHG | 3 | 17 | J | 274 | 3-1/2 REG |
| 6-1/4"(158.7mm) | V4FEHG | 3 | 18 | J | 276 | 3-1/2 REG |
| 6-3/4"(171.5mm) | V4FEHG | 3 | 20 | J | 284 | 3-1/2 REG |
| 7-5/8"(193.7mm) | V4FEHG | 3 | 34 | J | 323 | 4-1/2 REG |
| 7-7/8"(200mm) | V4FEHG | 3 | 35 | J | 322 | 4-1/2 REG |
| 8-1/2"(215.9mm) | V4FEHG | 3 | 42 | J | 348 | 4-1/2 REG |
| 8-5/8"(219.9mm) | V4FEHG | 3 | 41 | J | 349 | 4-1/2 REG |
| 9-5/8"(244.5mm) | V4FEHG | 3 | 62 | J | 390 | 6-5/8 REG |
| 9-7/8"(250.8mm) | V4FEH | 3 | 66 | J | 390 | 6-5/8 REG |
| 10-5/8"(269.9mm) | V4FEHG | 3 | 75 | J | 407 | 6-5/8 REG |
| 12-1/4"(311.2mm) | V4FEHG | 3 | 105 | J | 444 | 6-5/8 REG |
| 17-1/2"(444.5mm) | V4FEHG | 3 | 273 | J | 566 | 7-5/8 REG |

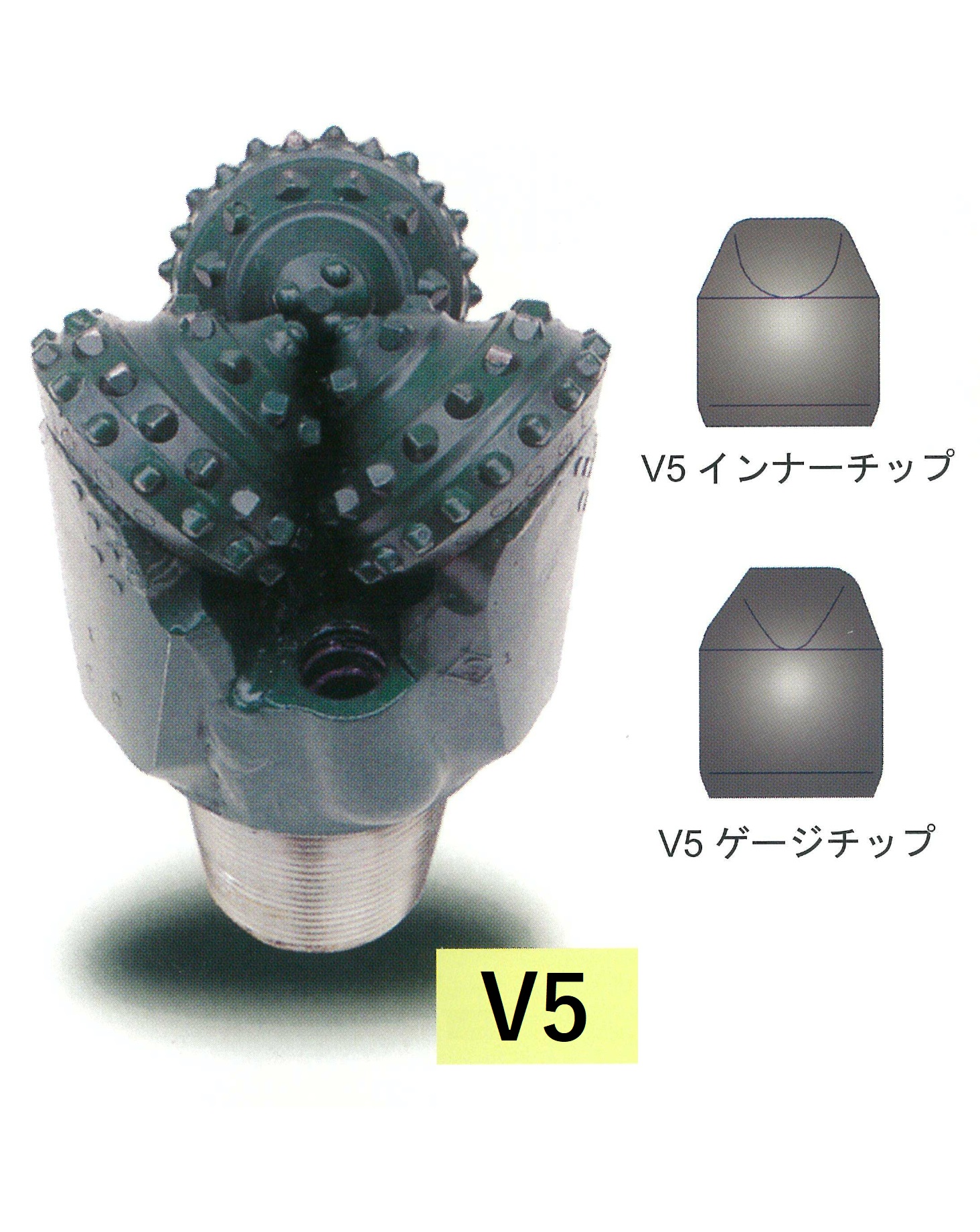

V5FEH（MH) - 中硬質用
・中硬質の中でも硬質の地層に適し、歯間・スペース・
歯数はV4歯型と同等ですがコーンオフセットは無く、
インサート形状が異なり歯高が低く設定されております。
硬質地層の掘削に適しております。
・J - ジャーナルベアリング
・G - ゲージ補強
| サイズ | 歯型 | 穴数 | 重さ(kg) | 軸受 | 全長(mm) | ネジ |
| 5-5/8"(142.9mm) | V5FEHG | 3 | 15 | J | 269 | 3-1/2 REG |
| 5-7/8"(149.2mm) | V5FEHG | 3 | 16 | J | 271 | 3-1/2 REG |
| 6-1/4"(158.7mm) | V5FEHG | 3 | 18 | J | 276 | 3-1/2 REG |
| 6-3/4"(171.5mm) | V5FEHG | 3 | 20 | J | 284 | 3-1/2 REG |
| 7-5/8"(193.7mm) | V5FEHG | 3 | 34 | J | 323 | 4-1/2 REG |
| 8-1/2"(215.9mm) | V5FEHG | 3 | 42 | J | 345 | 4-1/2 REG |
| 8-5/8"(219.9mm) | V5FEHG | 3 | 41 | J | 349 | 4-1/2 REG |
| 9-5/8"(244.5mm) | V5FEHG | 3 | 64 | J | 388 | 6-5/8 REG |
| 9-7/8"(250.8mm) | V5FEHG | 3 | 66 | J | 390 | 6-5/8 REG |
| 10-5/8"(269.9mm) | V5FEHG | 3 | 75 | J | 407 | 6-5/8 REG |
| 12-1/4"(311.2mm) | V5FEHG | 3 | 105 | J | 441 | 6-5/8 REG |
V6FEH
・中質・硬質地層に適し、V5、V7歯型の中間であり、
高荷重用としてインサートはコニカル型形状を採用し、
チッピング、クラッシング作用（圧砕）にて効率的な
掘削が可能です。
・J - ジャーナルベアリング
・G - ゲージ補強
| サイズ | 歯型 | 穴数 | 重さ(kg) | 軸受 | 全長(mm) | ネジ |
| 5-5/8"(142.9mm) | V6FEHG | 3 | 15 | J | 269 | 3-1/2 REG |
| 5-7/8"(149.2mm) | V6FEHG | 3 | 16 | J | 272 | 3-1/2 REG |
| 7-5/8"(193.7mm) | V6FEHG | 3 | 33 | J | 323 | 4-1/2 REG |
| 7-7/8"(200mm) | V6FEHG | 3 | 35 | J | 323 | 4-1/2 REG |
| 8-1/2"(215.9mm) | V6FEHG | 3 | 42 | J | 345 | 4-1/2 REG |
| 9-5/8"(244.5mm) | V6FEHG | 3 | 64 | J | 388 | 4-1/2 REG |

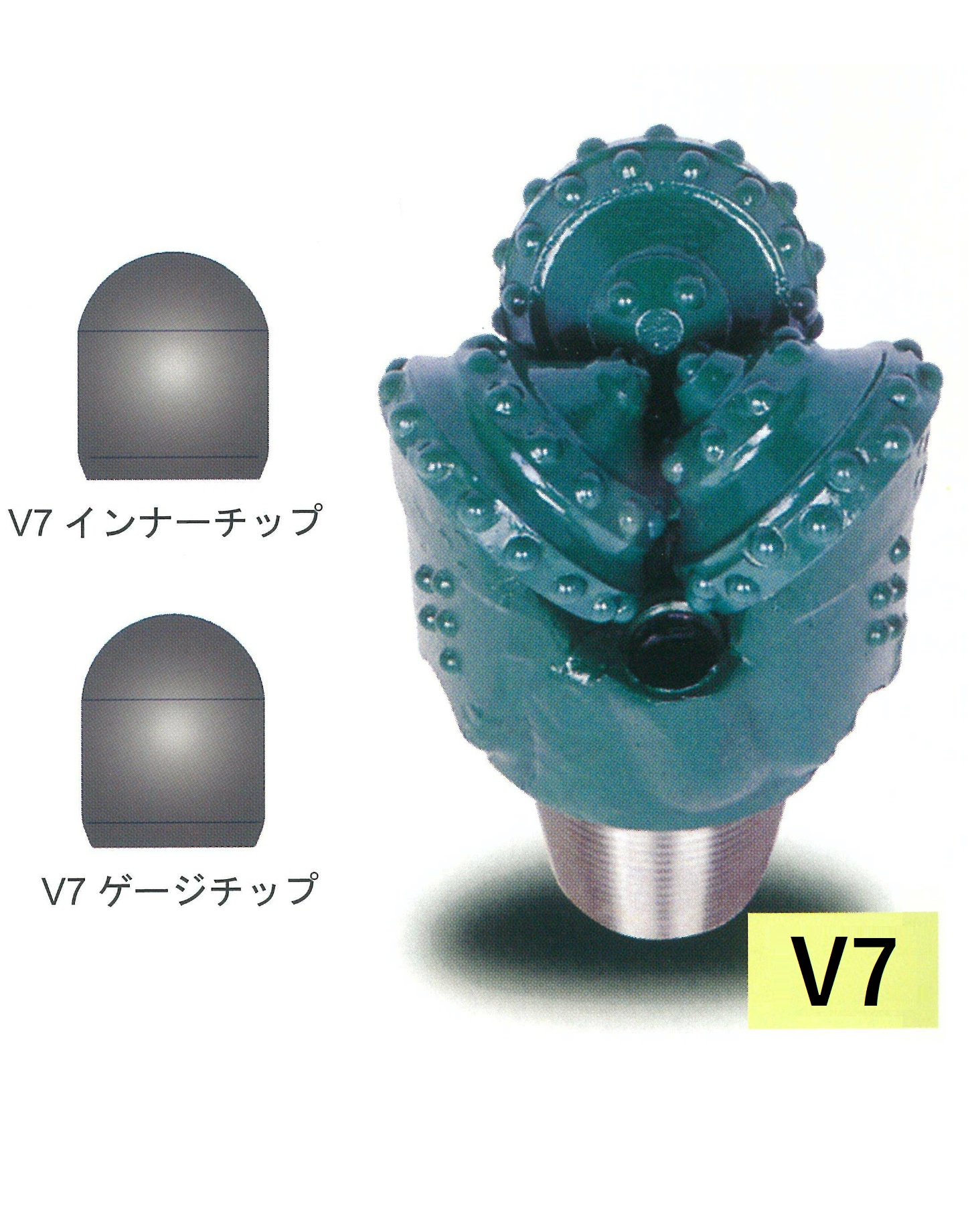

V7FEH（H) - 硬質用
・硬質の地層に適し、高荷重の破砕掘削に対応。
インサートはボタン型形状を採用し、対象岩を
細かく圧砕する掘削作用で安定した掘進率が
得られます。
※受注生産品になります
・J - ジャーナルベアリング
・G - ゲージ補強
| サイズ | 歯型 | 穴数 | 重さ | 軸受 | 全長 | ネジ |
| 5-5/8"(142.9mm) | V7FEHG | 3 | 15 | J | 269 | 3-1/2 REG |
| 5-7/8"(149.2mm) | V7FEHG | 3 | 16 | J | 272 | 3-1/2 REG |
