微細多孔吸音パネル エコキューオン標準型 商品番号：NSK-002
微細多孔吸音パネル
エコキューオンⓇ標準型
日鉄神鋼建材株式会社
■空気層の厚みの調整で吸音性能を最適化できます。
■風荷重2.0kN/㎡に耐えうる構造です。
■パネルを支柱間に落とし込み、専用の固定金具を打ち込む
だけで設置が完了します。

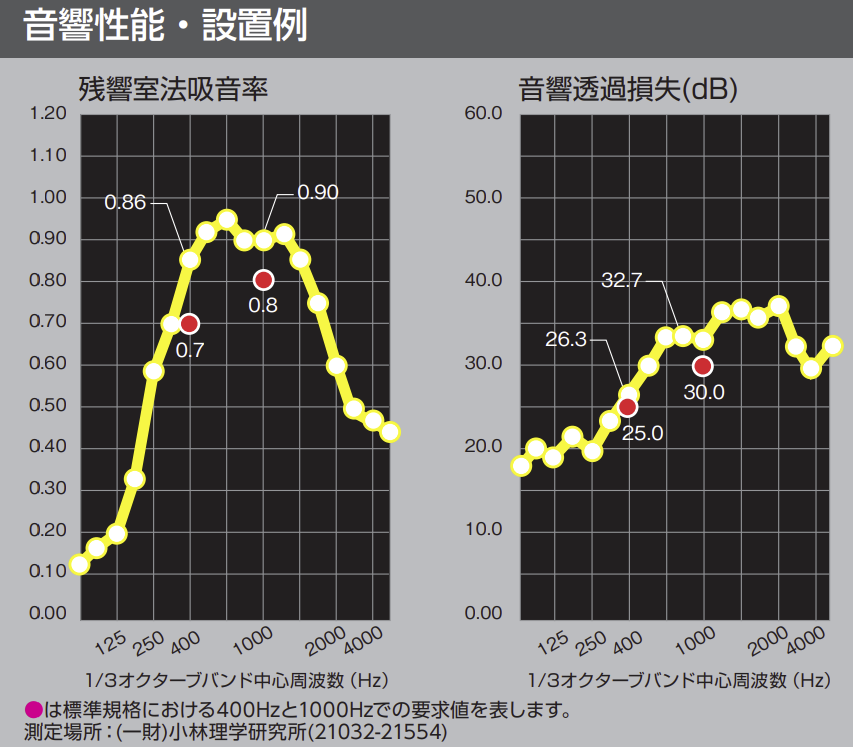

■標準規格の防音壁用吸音パネルの要件を満足しています。

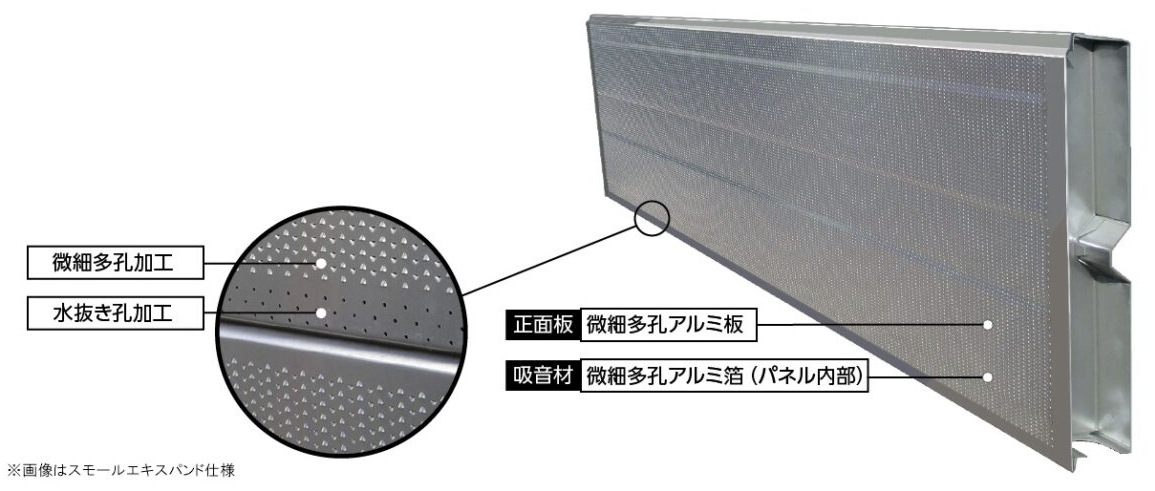

■正面板にあけた孔は非常に小さく、パネル内部への雨水の浸入が
大幅に軽減されます。※1
■前面板下部への水抜き孔加工により、排水機能が強化された
パネルです。※2
■正面板は、スモールエキスパンド加工またはスモールパンチング
加工のいずれかを選択できます。
※1 雨水の浸入量は、統一型パネルに比べ約1/19程度
（メーカー実験結果による)
※2 正面板水分乾燥実験（社内）による
〇お見積・ご購入をご希望のお客様へ〇
お問合せの際は、下記の情報をお教えください
・施工長
・高さ
・設置場所と納入場所 ※お客様住所と異なる場合
・ご希望納期
- 販売単位：
- 価格：
- お問合せください

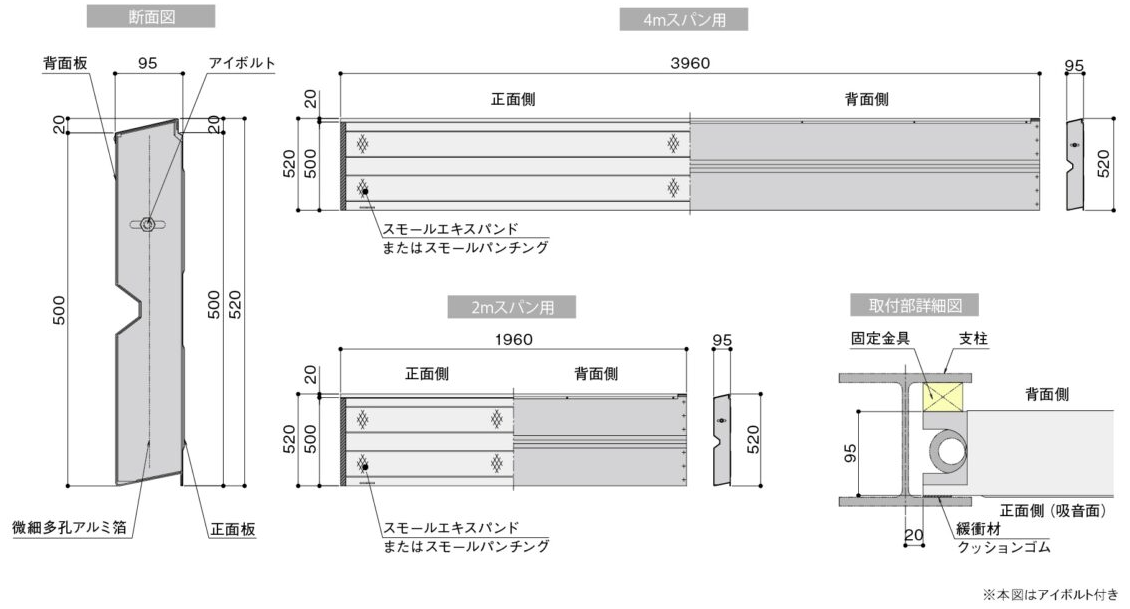

●2mスパン用 500H×95T×1960L 約23㎏/枚
●4mスパン用 500H×95T×3960L 約44㎏/枚
正面板： アルミニウム合金板 JIS H 4000 A5052P 0.6㎜厚 微細多孔加工
吸音材： 微細多孔アルミ箔
背面板： 高耐候性めっき鋼板 JIS G 3323 SGMH400-K27 1.6㎜厚
側面板： 背面板に同じ
●落下防止対策（ワイヤ方式）が必要な場合はパネル側面にアイボルトが付属します。
●端尺や異形、彩色仕様などの特殊品についてはご相談ください。
●パネルの設置には専用の固定金具が必要となります。
●支柱や基礎材料は製品には含まれません。
