ガードケーブル（分離帯用－土中用・コンクリート用 Bm種） 商品番号：KAK-020
＜ガードケーブルの特徴＞
弾性域内で働く複数のケーブルと適度な剛性、
じん性を有する支柱で構成されています。
視線誘導の効果は小さいですが、快適展望性に優れています。
【中央分離帯用】
車両の路外逸脱を防止します
〇お見積・ご購入をご希望のお客様へ〇
お問合せの際は、下記の情報をお教えください
・型式（下図からお選びください）
・数量
・納入場所（お客様住所と異なる場合はお教えください）
・ご希望納期
「支柱だけほしい！」
「袖ビームとボルトだけほしい！」
など単品でも承っております。

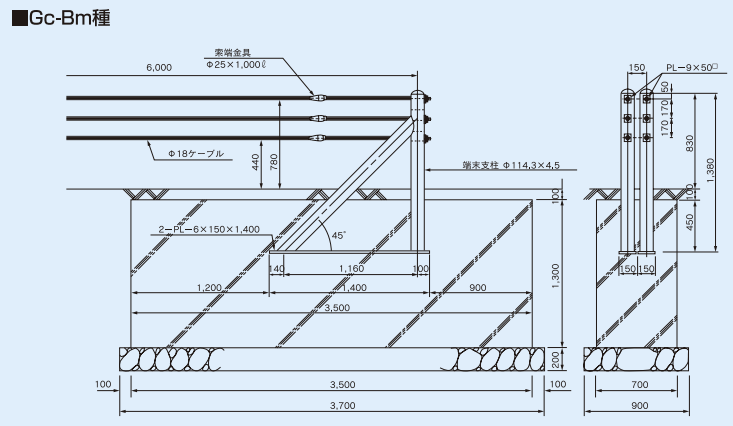

PDFの図面をご参考の上、お問合せください
※使用する道路の写真などございましたらスムーズに対応することができます。
- 販売単位：
- 価格：
- お問合せください
| 設置条件 | 種別 | 記号 | 中間支柱 | 端末支柱 | 支柱 間隔 （ｍ） | ||
| 寸法（mm） | 質量 （kg/本） | 寸法（mm） | 質量 （kg/本） | ||||
| 土中用 | Bm | Gｃ-Bm-6E | φ114.3×4.5×2,330 | 29.7 | φ114.3×4.5×1,380 | 51 | 6.0 |
| コンクリート用 | Gｃ-Bm-4E | φ114.3×4.5×1,230 | 15.8 | φ114.3×4.5×1,380 | 51 | 4.0 | |
| 設置条件 | 種別 | 記号 | ケーブル | ブラケット | |
| 直径×条数 | 寸法（mm） | 質量 （kg/個） | |||
| 土中用 | Bm | Gｃ-C-4B | φ18×6 | 4.5×280×520 | 11.9 |
| コンクリート用 | Gｃ-C-4B-S | φ18×6 | 4.5×280×520 | 11.9 | |
※GC-Bm-6E 1スパン当たりの本数：端末部2本・中間部4本
GC-Bm-4B 1スパン当たりの本数：端末部2本・中間部2本
※質量は塗装品の質量です
| 種 別 の 適 用 | 高速・自専用 | 80km/h以上 | A,Am | SB,SBm | SS |
| 60km/h以下 | SC,SCm | SA | |||
| 道路・その他 | 60km/h以上 | B,Bm,Bp | A,Am,Ap | SB,SBp | |
| 50km/h以下 | C,Cm,Cp | B,Bm,Bp |
